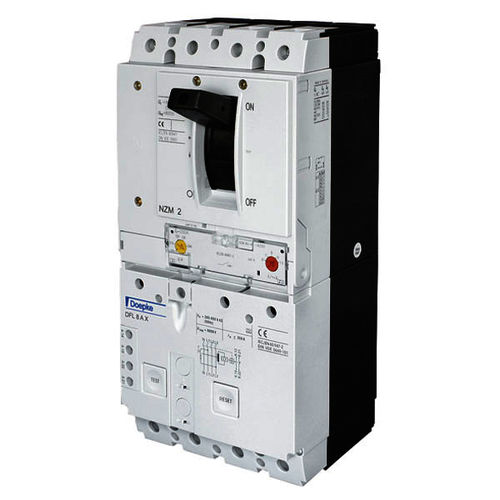

Disjoncteur thermique DFL 8 250-4/X-A
à courant résiduel4 pôlesautomatique

disjoncteur thermique
disjoncteur thermique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
thermique
Spécification électrique
à courant résiduel, 4 pôles
Mode de fonctionnement
automatique
Applications
pour la distribution électrique
Courant

250 A

VAC

690 V

Description

CBRs (disjoncteurs avec la protection courante résiduelle intégrale) sont des disjoncteurs avec un voyage magnétique et thermique de surintensité et un voyage courant résiduel. Le disjoncteur avec le voyage courant résiduel est utilisé pour la protection de surintensité de l'équipement, des câbles et des lignes selon le VDE DIN 0100-430 et pour la protection contre le choc électrique par le commutateur-au loin automatique de l'alimentation d'énergie selon le VDE DIN 0100-410. Cette série contient les dispositifs compacts pour les courants évalués jusqu'à 250 A avec le commutateur et les bornes auxiliaires intégrés pour de grandes sections transversales de câble. Les dispositifs sont de préférence montés sur un plat de support. Les commutateurs avec la caractéristique résiduelle A de courant sont indépendant de la tension de forces et permettent la détection des courants sinusoïdaux à C.A. et des courants de palpitation de résiduel de C.C. Pour des commutateurs de cette variante, le courant résiduel de réponse peut être individuellement placé dans les niveaux pour l'application en question (0.30 A, 0.50 A, 1.00 A, 3.00 A). Le temps de latence de non réaction peut également être ajusté dans les niveaux en conséquence. Les disjoncteurs courants résiduels sélectifs sont donc possibles dans les systèmes avec les conseils de distribution empilés. Des dispositifs dans la conception standard sont prévus pour des circuits de surveillance avec une tension évaluée de 230 V ou de 400 V et une fréquence évaluée de 50 hertz ou de 60 hertz.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Doepke Schaltgeräte GmbH
