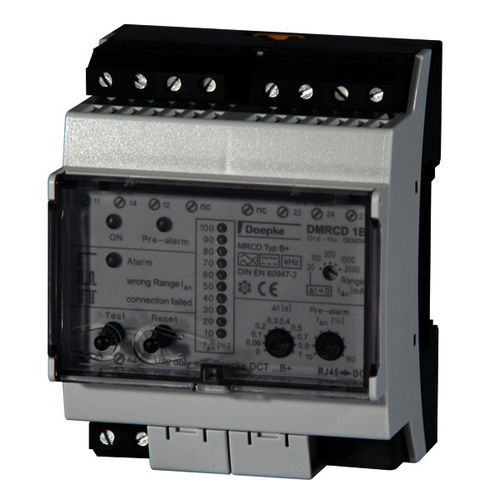

Dispositif différentiel à courant résiduel à courant résiduel DMRCD 1 B+

modulaire

MRCDs (dispositifs courants résiduels modulaires) se composent d'une combinaison d'unité résiduelle de transformateur de courant et d'évaluation. En liaison avec un disjoncteur externe séparé, ils permettent à l'exécution de la mesure de sauvegarde « commutateur-au loin automatique de l'alimentation d'énergie » selon le VDE DIN 0100-410 et CEI 60364-4-41. Ils sont principalement utiles quand aucun RCCBs ou CRBs ne peut être dû utilisé aux courants de charge ou aux tensions élevés de forces. Le MRCD détecte le courant résiduel et l'évalue en termes de son niveau et durée. Si les seuils courants de réponse résiduelle et le temps de réponse sont dépassés, il active un dispositif séparé de commutateur-au loin qui déconnecte la pièce de système dont il est responsable de l'alimentation d'énergie. Les dispositifs courants résiduels modulaires avec B+ caractéristique détectent les courants résiduels palpitants et doux de C.C aussi bien que les courants résiduels à C.A. jusqu'à 100 kilohertz. Les disjoncteurs courants résiduels modulaires des séries DMRCD ont un certain nombre de transformateurs de courant totaux utilisables et donc aussi un certain nombre de sections transversales de conducteur ou de courants évalués. Ils ont un contact inverseur et une LED chacun pour la pré-alarme et l'alarme principale. L'affichage de barre fournit une vue de la valeur courante et réglée résiduelle courante pour la pré-alarme. Les dispositifs ont deux seuils de réponse. Les seuils de réponse pour la pré-alarme peuvent être placés de 10% à 90% du seuil de réponse pour l'alarme. La valeur réglée pour le seuil de pré-alarme est montrée comme LED sans interruption allumée sur l'affichage de barre.
