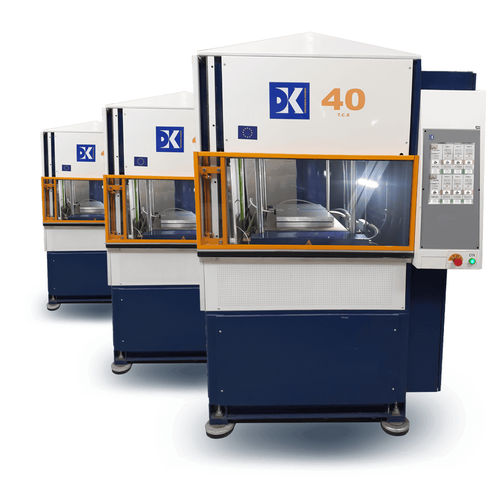

Presse électrohydraulique TCE series

à compressionpour le moulage de thermodurcissablespour matériaux composites

Présentation Conçues pour l’éco-efficience et l’usage industriel, les presses de thermocompression série TCE assurent des cycles de pression et thermique maîtrisés pour le développement des pièces composites, le prototypage et la production en série. La série intègre des fonctions avancées de régulation, d’acquisition de données et de télémaintenance sécurisée.

Série et étendue Série TCE : plage de force 50–2000 kN. Modèles adaptés du laboratoire aux lignes de production à cadence élevée.

Points clés

• Régulation de pression précise par variateur de fréquence, fiable même à basse pression
• Plateaux chauffants/refroidissants avec option jusqu’à 450°C
• Régulation thermique haute performance :
  • Rampes de chauffe jusqu’à 40°C/min
  • Rampes de refroidissement (air et eau) jusqu’à 50°C/min

Avantages opérationnels

• Réduction de la consommation électrique jusqu’à 70%
• Niveau sonore faible, adapté aux environnements de production
• Acquisition de données et télémaintenance sécurisée

Conception et fonctions

• Cartouches chauffantes haute charge pour une thermorégulation optimisée des plateaux
• Pilotage indépendant de chaque zone de chauffe
• Refroidissement piloté par air et eau
• Interface de programmation intuitive avec aide en ligne
• Export des données vers Excel via clé USB ou Ethernet ; affichage des courbes sur l’IHM
• Programmes par paliers réglables: temps, pression, température
• Écran tactile avec IHM multi-langues

Options

• Presse double intervalle zone chaude/zone froide
• Vérin de transfert matière
• Système de mise à vide
• Unité d’injection RTM
• Trémie d’aspiration
• Table de chargement outillage
• Télémaintenance sécurisée
• Acquisition de données pour analyse sur tableur externe (Excel)
• Fours infrarouges pour préchauffage matière
• Intégration à un système de supervision de production

Table des modèles — extrait technique Type | Force | Dimensions des plateaux | Plage de température | Mode de régulation thermique / refroidissement
TCE 20 / TCE 20GP | 200 kN | 300 x 300 mm / 500 x 500 mm | Standard : jusqu’à 250°C ; Option : jusqu’à 450°C | Rampes de chauffe jusqu’à 40°C/min ; Rampes de refroidissement jusqu’à 50°C/min
TCE 40 / TCE 40GP | 400 kN | 400 x 400 mm / 500 x 500 mm | Standard : jusqu’à 250°C ; Option : jusqu’à 450°C | Rampes de chauffe jusqu’à 40°C/min ; Rampes de refroidissement jusqu’à 50°C/min
TCE 60 / TCE 60GP | 600 kN | 400 x 400 mm / 500 x 500 mm | Standard : jusqu’à 250°C ; Option : jusqu’à 450°C | Rampes de chauffe jusqu’à 40°C/min ; Rampes de refroidissement jusqu’à 50°C/min
TCE 80 / TCE 80GP | 800 kN | 500 x 500 mm / 700 x 700 mm | Standard : jusqu’à 250°C ; Option : jusqu’à 450°C | Rampes de chauffe jusqu’à 40°C/min ; Rampes de refroidissement jusqu’à 50°C/min
TCE 100 / TCE 100GP | 1000 kN | 700 x 700 mm / 900 x 900 mm | Standard : jusqu’à 250°C ; Option : jusqu’à 450°C | Rampes de chauffe jusqu’à 40°C/min ; Rampes de refroidissement jusqu’à 50°C/min

Caractéristiques techniques

• Série : TCE series
• Plage de force : 50–2000 kN
• Modèles représentatifs : TCE 20, 40, 60, 80, 100 et variantes GP
• Dimensions des plateaux (exemples) : 300×300 mm, 400×400 mm, 500×500 mm, 700×700 mm, 900×900 mm
• Plage de température : standard jusqu’à 250°C, option jusqu’à 450°C
• Régulation thermique : rampes de chauffe jusqu’à 40°C/min ; refroidissement (air & eau) jusqu’à 50°C/min
• Plateaux chauffants : cartouches haute charge, pilotage indépendant des zones
• Régulation de pression : variateur de fréquence, précision même à basse pression
• Modes de refroidissement : pilotés par air et eau
• Acquisition de données : exportable sur tableur via USB ou Ethernet ; affichage des courbes sur IHM
• Commande : écran tactile IHM multi-langues avec programmation intuitive et aide en ligne
• Options : mise à vide, injection RTM, vérin de transfert, tables de chargement, fours IR, télémaintenance sécurisée, intégration supervision
• Efficacité énergétique : réduction de la consommation électrique jusqu’à 70%
