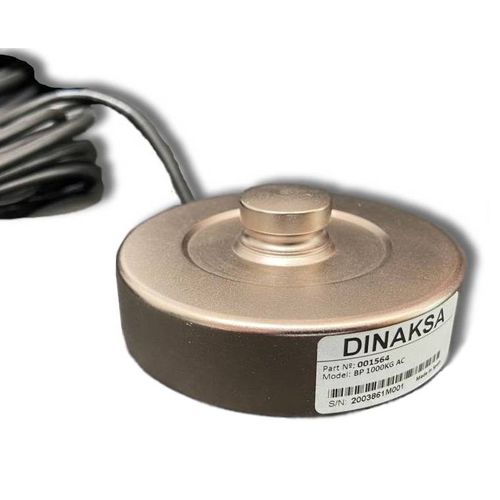

Capteur de force en compression DKBP

type boutonpar jauge de contrainteanalogique

CELLULE DE CHARGE DE COMPRESSION DKBP Cellule conçue pour travailler en compression avec une insensibilité au décentrage de la charge. Conception à profil bas. Fabriqué en acier allié, finition en nickel chimique, avec traitement anti-corrosion. Note : cette cellule peut être fournie avec un couvercle inférieur. Capacités : 1, 2, 3, 4, 5, 10, 15, 20, 30, 40 tonnes Caractéristiques techniques * Charge nominale : 1 à 40t * Sensibilité : 1,4 ... 2,0 mV / V * Tolérance de réglage du zéro : 5% DE L'E.M. * Effet de la température sur la sensibilité : 0,044% P.E. * Effet de la température sur le signal du zéro : 0,035% P.E. * Plage de température compensée : -10 ... 40 ºC * Plage de température de service : -20... 60 ºC * Impédance d'entrée : 350 Ω ± 3Ω * Impédance de sortie : 350 ± 2Ω * Erreur d'hystérésis : 0.067% F.E. * Erreur de linéarité maximale : 0.04% P.E. * Fluage (en 30 minutes) : 0,06% P.E. * Tension d'excitation maximale : 12V. * Min. Résistance d'isolation : 4 GΩ * Limite de charge sans perte de caractéristiques : 150% F.E. * Charge de rupture minimale : 300% F.E. * Matériau : Acier allié * Traitement de finition : Nickel chimique. * Protection : IP 67 * Type de câble : Ø6 4x0.22mm2 * Longueur du câble : 4 m.
