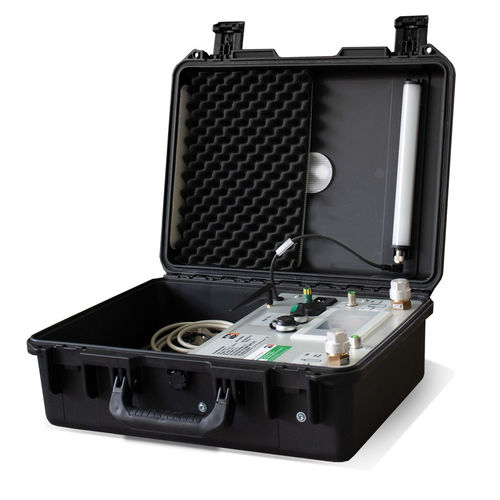

Dispositif de remplissage de gaz SF6 B190R11V1

mobilepour appareillage de commutationà distance

Caractéristiques particulières Remplir en gaz : 0 - 10 bar Coupleurs DILO : DN8 Tension de service : 220 - 240 V Fréquence : 50 - 60 Hz Tension de service : 110 - 120 V Fréquence : 60 Hz Opération : manuelle Équipement standard • Coupleurs DILO DN8 pour bouteille de stockage et compartiment de gaz • Enregistrement de température du compartiment de gaz: 0 jusqu’à 50 °C • Enregistrement de poids par raccordement pour balance WE100 (par exemple K091R67, 3-001-R021) • 2 instructions de service en allemand ou anglais Description Pour le premier remplissage et remplissage à nouveau en toute sécurité des isolateurs en porcelaine dans les installations de distribution en extérieur Des microfissures peuvent se former sur les isolateurs en porcelaine des disjoncteurs ou d’autres équipements électriques isolés au gaz SF6 comme des transformateurs de mesure ou de courant pendant le transport ou par le vieillissement de la porcelaine. Si le compartiment de gaz est rempli en gaz SF6, l‘isolateur peut éclater. Grâce à l’unité « CommGuard Web » il est pour la première fois possible de remplir les isolateurs en porcelaine de manière contrôlée et sûre d’une distance de jusqu‘à 100 m. Cette unité permet à l’opérateur de contrôler le processus entièrement automatique par smartphone, tablet PC ou ordinateur portable en dehors de la zone de danger. En outre, l’appareil est équipée d’un capteur de température externe et remplit le compartiment de gaz jusqu‘à ce qu’une densité de gaz constante soit atteinte. Ainsi, la pression de remplissage compensée en température est obtenue avec une précision de ± 50 mbar.
