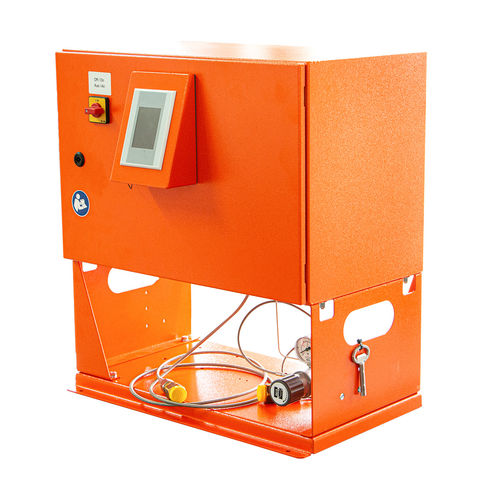

Système de surveillance de gaz B169R series

de concentrationSF6de mesure

Caractéristiques particulières Type de gaz : SF6 Capteurs : %-Satz in N2 Équipement standard • Flexibles de raccordement avec coupleurs DILO DN8, 2 m de longueur • Instructions de service sous forme imprimée • Description Pour la surveillance continue de la qualité du gaz L‘appareil est utilisé pour surveiller et enregistrer la qualité du gaz SF6 dans le compartiment de gaz. L’appareil permet de déterminer des paramètres de qualité suivants avec une seule mesure : • Pourcentage en volume de SF6 (%) • Concentration de l’humidité (atmosphère °C, pression °C, atmosphère °F, pression °F, ppmv, ppmw) L‘utilisateur peut choisir entre trois modes de mesure: • Mesure continue • Mesure d‘impulsions avec enregistrement automatique des données de mesure • Mesure individuelle Pour la mesure, le compartiment de gaz doit être équipé de deux coupleurs séparés l‘un de l‘autre. Le gaz est prélevé de l‘un des deux coupleurs, stocké temporairement dans le sac pour capter le gaz à mesurer interne du système de surveillance du gaz et pompé de nouveau par le deuxième coupleur dans le compartiment de gaz après la mesure. En alternative, le coupleur de sortie de gaz de l‘appareil peut également être raccordé à un réservoir externe où le gaz est collecté après la mesure. Le système de surveillance du gaz se caractérise par un maniement simple et convivial et un entretien aisé. Tous les capteurs de gaz sont facilement accessibles et peuvent être remplacés par l‘utilisateur selon le principe „plug & play“. L’appareil est commandé par un écran tactile coloré 3,5“ avec un guidage du menu intuitif.
