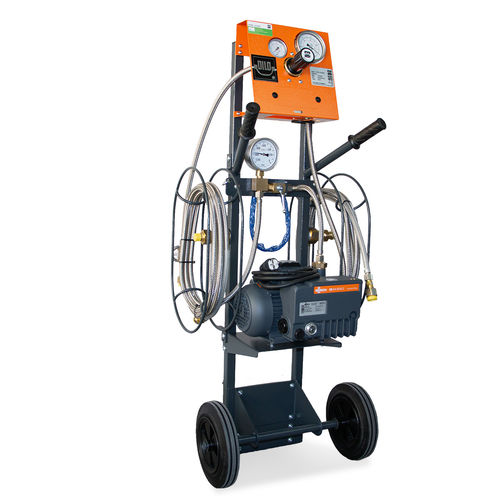

Dispositif de vide et remplissage de gaz SF6 3-001-4-R002 series

chariot à bouteillemobilepour appareillage de commutation

Caractéristiques particulières Remplir en gaz : 0-10 bar Faire le vide de l’air : <1 mbar Coupleurs DILO : DN8 / DN20 Tension de service : 220 - 240 V Fréquence : 50-60 Hz Opération : manuelle Équipement standard • Pompe à vide pour l’air (16 m3/h [at 50 Hz]; 19m³/h [at 60 Hz]), vide final < 1 mbar • Robinet à boisseau sphérique avec roue à main • Manomètre 0 jusqu’à -1.200 mbar • 2 flexibles métalliques DN8 / 6 m de longueur • Eléments à languette du raccord-coupleur DILO DN8 et DN20 • Raccord bouteille de SF6 W 21,8 x 1/14" • Détendeur pour SF6 (0 jusqu’à 10 bar), indication en bar / psi / kPa • Vernissage: orange (RAL 2004) • Câble de connexion électrique 3 m • Instructions de service Description Pour faire le vide de l’air et remplir des compartiments de gaz des bouteilles du gaz SF6 par la surpression Cet appareil inclut deux fonctions importantes. Le composant le plus important de l’appareil est la pompe à vide qui fait le vide de l’air jusqu’à < 1 mbar. Ainsi, des mélanges de l’air/gazeux pendant le remplissage sont évités. Le principe DILO d’accouplement bien éprouvé permet un maniement sans émissions. Le poids de la quantité de remplissage peut être déterminé facilement avec la version 3-001-4-R022 à l’aide d’un dispositif de remplissage. Le poids est indiqué à l’écran éclairé qui est désactivé automatiquement si la balance n’est pas utilisée pour un certain temps. Grâce à la fonction tare on peut quantifier la quantité du gaz remplie et récupérée de façon très précise.
