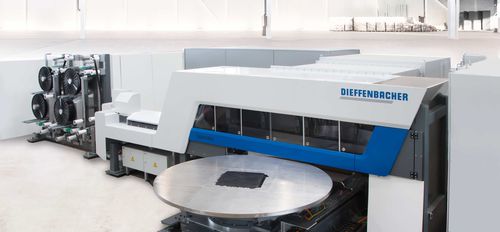

Ligne de production de pièces en matériaux composites Fiberforge

en continusimple

La Fiberforge de Dieffenbacher est le système de pose de bandes le plus rapide au monde. Il produit des laminés de forme presque nette à partir de rubans continus renforcés de fibres, qui peuvent être utilisés pour fabriquer des composants composites structurels ou pour fournir un renforcement sélectif. On obtient ainsi des composants dotés d'excellentes propriétés matérielles en termes de comportement à la flexion, de solidité et de résistance aux chocs. Les rubans sont constitués, par exemple, de fibres de verre, de carbone ou de fibres naturelles basées sur une matrice thermoplastique et sont enroulés sur quatre bobines. Il est ainsi possible de mélanger différents matériaux dans une même couche de ruban et de poser des rubans de largeurs et d'épaisseurs différentes. Une technologie qui rend le traitement des thermoplastiques plus rapide et plus efficace, même pour la production à grande échelle. 1. Dérouler et poser des bandes Les rubans sont déroulés et posés selon un schéma défini à partir de bobines. Le système Fiberforge peut transporter quatre de ces bobines. Il est ainsi possible de mélanger différents matériaux dans une même couche de ruban. Même la largeur et l'épaisseur des bandes peuvent être modifiées. 2. Couper des extrémités de bande droites ou coudées Avec le système de coupe angulaire, le début et la fin du ruban peuvent être coupés soit en ligne droite, soit à un angle de plus ou moins 45 degrés. 3. Couper les couches de ruban sur mesure Une pose de ruban précise et proche de la forme du filet réduit les découpes excessives. Un système de remplacement automatique des bobines, disponible en option, garantit une production ininterrompue. 4. Soudure par points Les couches sont maintenant soudées à des points spécifiques par ultrasons. Avantages pour le client Fiberforge Entièrement automatisable, pour une production de composants proches de la forme d'un filet avec un minimum de déchets Méthode la plus rentable pour renforcer les composants dans le cadre d'une production de masse.
