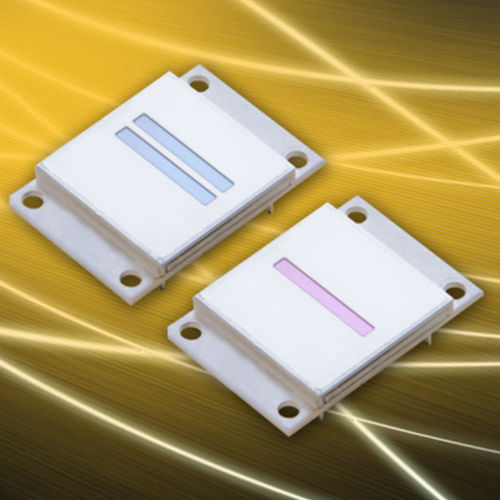

Capteur de température à infrarouge PYROSENS

matricesans contact

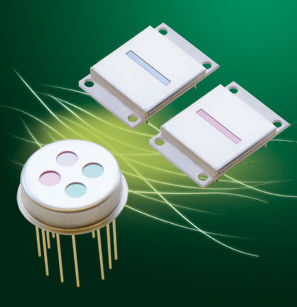

Le réseau linéaire pyroélectrique comprend une puce en tantalate de lithium avec 128, 256 ou 510 éléments. Les signaux produits par les éléments sont traités dans un circuit CMOS. Le traitement du signal est effectué par le circuit analogique, qui comprend un préamplificateur à faible bruit adapté à chaque pixel, un multiplexeur et un amplificateur de sortie. La puce pyroélectrique et le circuit de lecture CMOS sont situés sur un substrat à couche épaisse, le tout monté à l'intérieur d'un boîtier métallique hermétique. Le rayonnement incident traverse une fenêtre ou un filtre transparent aux longueurs d'onde infrarouges. Matrices pyroélectriques en tantalate de lithium avec une grande stabilité à long terme 128, 256 ou 510 éléments avec un pas de 100 µm, 50 µm ou 25 µm respectivement Multiplexeur CMOS et capteur de température intégrés Filtres Ge ou Si revêtus Plusieurs types d'éléments de capteurs minces fraisés par faisceau d'ions pour un rapport signal/bruit élevé Option : couche métallique absorbante pour une absorption élevée et spectrale uniforme Option : tranchées gravées par faisceau d'ions entre les éléments du capteur pour un excellent rapport signal/bruit à de faibles fréquences de modulation (par exemple 10 Hz) Kit d'évaluation Le kit d'évaluation permet d'utiliser facilement les réseaux PYROSENS. Il se compose d'un petit circuit imprimé avec l'électronique complète et d'un logiciel qui permet de contrôler l'électronique via une connexion USB à partir d'un PC Windows. L'alimentation peut être fournie par le port USB ou par une alimentation séparée. Une impulsion de déclenchement est prévue pour la synchronisation avec d'autres composants externes, tels que la modulation du rayonnement. Une interface DLL est disponible pour l'intégration du kit d'évaluation dans des solutions logicielles personnalisées et des logiciels de laboratoire courants.
