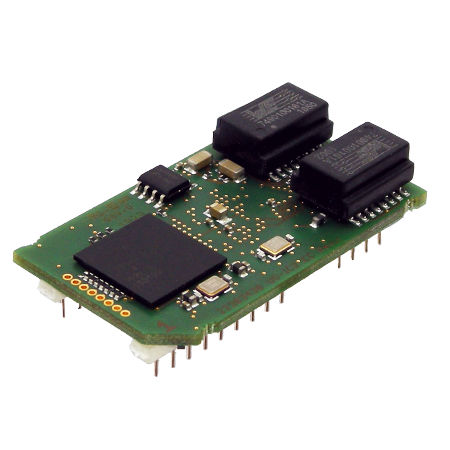

Module de communication EtherCAT UNIGATE IC2-EtherCAT

pour la transmission de donnéesprogrammable

Les puissants nœuds de bus tout-en-un UNIGATE IC2 sont basés sur la technologie du processeur ARM Cortex-M4 et offrent ainsi un saut de performance significatif par rapport à la série UNIGATE IC de Deutschmann, qui a fait ses preuves. L'UNIGATE IC2, qui se compose d'un microcontrôleur, de Flash, de RAM et de tous les autres composants tels que l'optocoupleur et le pilote de bus, est fourni dans un boîtier 32 DIL couvrant une surface de 25 mm x 45 mm. La solution intégrée peut être connectée via une interface UART au microcontrôleur du dispositif terminal ou peut fonctionner de manière autonome. Le développement du matériel est réduit à l'intégration de la prise IC2 et des connecteurs spécifiques au bus. Les puissants nœuds de bus tout-en-un peuvent être programmés via le langage de script développé par Deutschmann Automation. Ainsi, des applications plus complexes, qui ne peuvent pas être présentées via une configuration pure, peuvent être cartographiées. Le Protocol Developer est un outil gratuit de génération du script. Il est facile à utiliser et spécifiquement optimisé pour la communication par bus. Les scripts fonctionnent sur toutes les variantes d'UNIGATE IC2. Données UNIGATE IC2-EtherCAT : - CoE (CANopen over Ethernet) supporté - 100 Mbit/s en duplex intégral - Interface EtherCAT isolée - Jusqu'à 512 octets de données d'entrée et 512 octets de données de sortie - UART jusqu'à 6 MBaud - Taux de transfert SPI-Bus en mode maître : 12 Mbit/s - Taux de transfert SPI-Bus en mode esclave : 10 Mbit/s
