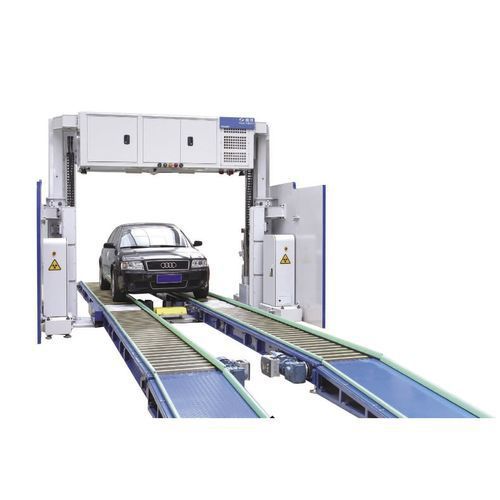

Portique de détection pour véhicule CS0200T

Scanner Rayons X CS0200T - Inspection Véhicules Légers Vue Supérieure - 2 Modes opérationnels - Convoyeur Breveté - Discrimination Matériaux
Système d inspection mobile pour véhicules légers à déploiement rapide générant des images de scan en vue supérieure (top-view). Le CS0200T adopte un convoyeur breveté transportant les véhicules à travers le tunnel et fournit des images haute qualité. Particulièrement adapté pour inspection de châssis. Déploiement flexible aux frontières terrestres, postes de contrôle police et entrées d événements majeurs.
Conception modulaire et légère ne nécessitant aucun travaux de génie civil. Empreinte au sol réduite et grande flexibilité d installation.


Imagerie top-view haute qualité
Images de scan en vue supérieure haute qualité permettant d identifier contrebandes ou matériaux dangereux dissimulés.
Particulièrement adapté pour inspection détaillée du châssis des véhicules.
Génère une image horizontale du véhicule sans distorsion grâce à un générateur situé au-dessus du portique.
Tube rayons-X 225 keV avec pénétration ≥40 mm d acier à 8 km/h (mode passage) ou ≥50 mm d acier (mode convoyeur).


Discrimination matériaux double énergie
Technologie imagerie rayons-X double énergie discriminant matériaux organiques, inorganiques et mixtes. Matériaux marqués par codes couleur spécifiques facilitant identification contrebandes et produits dangereux dissimulés dans véhicule.


Convoyeur breveté et auto-blindage
Convoyeur breveté en deux pièces sans impact de blocage sur l imagerie du véhicule.
Option structures auto-blindées réduisant efficacement la zone de radioprotection.
Équipements de sécurité : CCTV, PA, verrouillages de sécurité. Radioprotection conforme normes AIEA, ICRP et OMS.


Spécifications techniques :

• Source rayons-X : Tube rayons-X
• Énergie rayons-X : 225 keV
• Dimensions véhicule max : 5,6 m (L) x 2,1 m (l) x 2,1 m (H)
• Pénétration : ≥40 mm acier à 8 km/h (mode passage) / ≥50 mm acier (mode convoyeur)
• Cadence : 150 véhicules/heure (mode passage) / 40-45 véhicules/heure (mode convoyeur)
• Vitesse scan : 5-15 km/h, typique 8 km/h (mode passage) / 0,2-0,4 m/s (mode convoyeur)
• Opérateurs : 1 (contrôle système analyste image)
• Dimensions système : 2,8 x 4,5 x 3,5 m (mode passage) / 16,5 x 4,5 x 3,5 m (mode convoyeur)
• Modes disponibles : Drive-through (conducteur traverse directement) / Convoyeur (convoyeur transfère véhicule)
