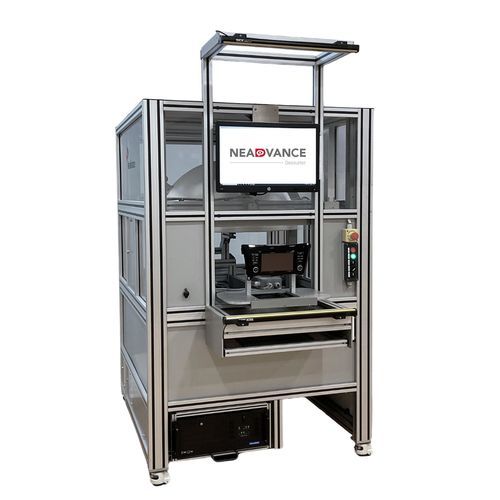

Système visuel de contrôle qualité NAVIS series

Présentation
NAVIS est un système de contrôle qualité automatisé pour équipements électroniques, combinant intégration matérielle, IA et traçabilité pour réaliser des inspections visuelles répétables et à couverture complète. Les pièces sont positionnées dans une enceinte d’inspection éclairée par des LED blanches haute puissance assurant un champ lumineux uniforme et diffus. Des caméras multiples acquièrent des vues sur plusieurs faces et les résultats sont stockés puis transmis au système d’information de l’usine (FIS) pour traçabilité.

Comment ça fonctionne
NAVIS capture des images multi‑faces à l’aide de caméras positionnées de manière stratégique (fixes ou GigE) pour garantir une couverture complète. Le volume d’inspection fermé et l’éclairage diffus améliorent la stabilité de détection des défauts de surface, des désalignements et des composants manquants. Le traitement d’image et les modèles ML évaluent la conformité et consignent les résultats liés aux identifiants sérialisés.

Applications typiques

• Unités d’infodivertissement automobiles
• Unités de contrôle électronique (ECU) et unités de contrôle véhicule (VCU)
• Systèmes de sécurité et de cockpit, contrôleurs de domaine, compteurs
• Systèmes de navigation embarqués et modules électroniques industriels

Variantes disponibles

• NAVIS Dome — grande coupole pour inspection 360° / six faces
• NAVIS TT (Turntable) — topologie à table rotative pour captures multi‑angles indexées
• NAVIS Slim — faible encombrement pour petits dispositifs ou lignes contraintes

Fonctionnalités et contrôles

• Contrôle d’étiquettes, codes‑barres et intégrité du boîtier
• Inspection des connecteurs antenne et broches du connecteur principal (alignement, présence, profondeur)
• Vérification d’alignement et profondeur des clips et broches
• Présence et position des vis et ressorts
• Contrôle des boutons et touches de façade
• Identification et lecture des valeurs de fusibles

Points forts techniques

• Conçu pour la production à grand volume avec débit optimisé pour tâches répétitives
• Capacités d’intégration complètes : multi‑caméras, PLC et connectivité systèmes d’usine avec configuration minimale
• Support IA/ML pour détection avancée des défauts et amélioration continue
• Environnement graphique avec outils glisser‑déposer pour configuration par le client
• Scalabilité : déploiement multi‑lignes avec entraînement et distribution centralisés
• Traçabilité : journaux d’inspection liés aux numéros de série pour audit et conformité

Résultats prouvés
Déployé en contextes industriels à forte volumétrie, NAVIS prend en charge d’importants volumes annuels d’inspection et s’appuie sur des décennies d’expérience en contrôle qualité pour réduire les coûts liés aux défauts en production.

Caractéristiques / spécifications techniques

• Topologies d’inspection : Dome (360° six faces), Turntable (TT), Slim
• Éclairage : LED blanches haute puissance, éclairage diffus uniforme
• Caméras : configurations multi‑caméras (ex. Dome jusqu’à 9 caméras GigE)
• Résolution optique : exemple jusqu’à ~65 MP résol. optique combinée (selon configuration)
• Support 3D : technologie stéréo 3D pour contrôles de profondeur/3D
• Zone d’inspection typique (ex. Dome) : 300 x 160 x 140 mm
• Intégration des données : enregistrement des résultats et transmission au FIS
• Logiciel : IHM graphique, outils glisser‑déposer et intégration ML/IA pour entraînement et amélioration continue
