Perceuse électrique EDU series
avec variateur de vitessecompactehaute précision

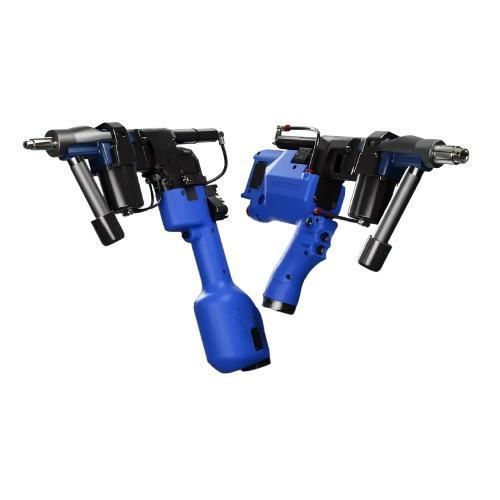

Perceuse électrique - EDU series - Desoutter Industrial Tools - avec variateur de vitesse / compacte / haute précision
Perceuse électrique - EDU series - Desoutter Industrial Tools - avec variateur de vitesse / compacte / haute précision
Perceuse électrique - EDU series - Desoutter Industrial Tools - avec variateur de vitesse / compacte / haute précision - image - 2
Perceuse électrique - EDU series - Desoutter Industrial Tools - avec variateur de vitesse / compacte / haute précision - image - 3
Perceuse électrique - EDU series - Desoutter Industrial Tools - avec variateur de vitesse / compacte / haute précision - image - 4
Perceuse électrique - EDU series - Desoutter Industrial Tools - avec variateur de vitesse / compacte / haute précision - image - 5
Perceuse électrique - EDU series - Desoutter Industrial Tools - avec variateur de vitesse / compacte / haute précision - image - 6
Perceuse électrique - EDU series - Desoutter Industrial Tools - avec variateur de vitesse / compacte / haute précision - image - 7
Perceuse électrique - EDU series - Desoutter Industrial Tools - avec variateur de vitesse / compacte / haute précision - image - 8
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Alimentation
électrique
Autres caractéristiques
compacte, avec variateur de vitesse, haute précision, modulaire
Puissance

1 500 W, 3 000 W

Tension

110 V, 230 V

Description

Présentation
  • La série EDU Desoutter est une gamme d'unités de perçage entièrement électriques destinée à l'industrie et à l'aéronautique. Elle couvre perçage, alésage et fraisurage sur matériaux allant du CFRP au titane grâce à des têtes modulaires, un contrôle moteur précis et un logiciel de pilotage.


Modèles
  • L-EDU : unité légère/compacte pour perçages répétitifs de petits diamètres sur matériau unique, adaptée à une intégration simple.
  • M-EDU : unité modulaire pour opérations multi-stack et critiques ; la variante M-EDU-QC propose une interface tète à changement rapide (QC) avec identification RFID.


Composition du système
  • Contrôleur : unité centrale gérant la commande moteur, les modules de tête et les fonctions de sécurité.
  • Câble ombilical : liaison puissance/signal disponible en 3 m / 5 m / 7 m ou sur mesure.
  • Moteur(s) : entraînement rotation et avance (architecture double moteur sur M-EDU).
  • Module de tête : module d'outillage interchangeable (interface QC sur variantes QC) incluant lubrification et capteurs.


Capacités principales
  • Contrôle indépendant de vitesse et d'avance (double moteur sur M-EDU) garantissant une qualité de trou constante.
  • Conception modulaire permettant l'adaptation rapide aux différentes applications et un nombre illimité de têtes.
  • Options de lubrification intégrée y compris MQL ; têtes QC avec raccordement automatique de lubrification.
  • Surveillance du processus en temps réel et traçabilité des données (vitesse, poussée, course) pour analyse.


Contrôleur & connectivité
  • Options d'alimentation : 230 V | 13 A | 3000 W ou 110 V | 13 A | 1500 W.
  • Communication : protocole ouvert et MQTT ; Ethernet x2 (réseaux séparés) ; USB protégé ; ports E/S et sortie colonne lumineuse ; entrées capteurs vide/pression.


Moteur & sécurité
  • Valeurs indicatives : moteur de rotation 48 V | 70 A max ; moteur d'avance 48 V | 5 A max ; moteur lubrification 48 V | 5 A max.
  • M-EDU : configuration double moteur (vitesse + avance) pour optimisation du perçage.
  • Sécurité : Arrêt d'urgence Cat.3 PL d ; Safe Torque Off Cat.3 PL d.


Pneumatique & lubrification
  • Plages pneumatiques : pression équipement 0–8 bar ; air lubrifiant 0–8 bar.
  • Contrôle lubrifiant : débit 0–35 ml/min ; réservoir 1,5 L ; MQL possible avec tube de pompe spécial ; lubrification intégrée sur têtes QC (pas de tuyaux externes).


Module tête QC (M-EDU-QC)
  • Interface de tête à dégagement rapide pour changements rapides et fonctionnement plug-and-drill.
  • Raccordement de lubrification intégré avec coupure automatique lors du décrochement.
  • RFID pour reconnaissance automatique de la tête et option RFID frontale pour activation par géolocalisation.
  • Changement d'outil : mâchoires s'ouvrant automatiquement et système de goupille de verrouillage ; retour LED et pare-chocs intégrés.


Différences clés (M-EDU vs M-EDU-QC)
  • Configuration moteur : même double moteur maintained sur les variantes M-EDU.
  • Ergonomie : M-EDU-QC améliore la préhension et la maniabilité comparé au M-EDU standard.
  • Lubrification : raccord manuel sur M-EDU ; raccord automatique intégré sur M-EDU-QC.
  • Interface de tête : connexion manuelle sur M-EDU ; système QC à connexion automatique sur M-EDU-QC.
  • RFID/géolocalisation : option RFID frontale pour activation sur M-EDU-QC.


Traçabilité & logiciel
  • Enregistrement continu des paramètres de perçage (vitesse, poussée, course) pour traçabilité et analyse.
  • Logiciel EDU Config pour gestion des paramètres (vitesse, avance, lubrification, vide, serrage, courbes de perçage).


Fonctionnalités supplémentaires
  • Câble ombilical : 3 m / 5 m / 7 m (longueurs personnalisables).
  • Ports E/S, colonne lumineuse, sortie information aspiration, USB protégé, capteurs vide/pression pour contrôle processus.


Applications typiques
  • Perçage et assemblage aéronautique nécessitant haute précision et répétabilité (mono-matériau et multi-stack).
  • Lignes de production industrielles semi-automatiques demandant ergonomie, traçabilité et contrôle de processus.


Caractéristiques / spécifications techniques
  • Alimentation contrôleur : 230 V | 13 A | 3000 W ou 110 V | 13 A | 1500 W.
  • Commande moteur : rotation 48 V | 70 A max ; avance 48 V | 5 A max ; lubrification 48 V | 5 A max.
  • Communication : protocole ouvert, MQTT ; Ethernet x2 ; USB protégé.
  • Sécurité : Arrêt d'urgence Cat.3 PL d ; Safe Torque Off Cat.3 PL d.
  • Pneumatique : pression équipement 0–8 bar ; air lubrifiant 0–8 bar.
  • Lubrification : débit 0–35 ml/min ; réservoir 1,5 L ; MQL possible.
  • Têtes QC : levier de verrouillage rapide, raccord lubrification intégré, reconnaissance RFID, option RFID frontale.
  • Logiciel : EDU Config pour optimisation des paramètres et courbes de perçage.

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de Desoutter Industrial Tools

Autres produits Desoutter Industrial Tools

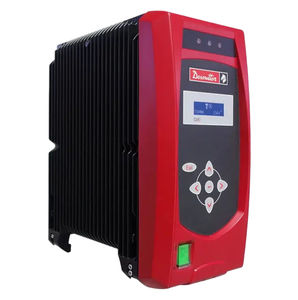

Outil d'assemblage industriel
