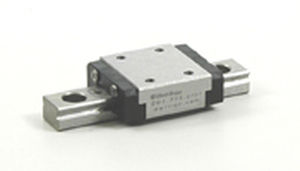

Guide linéaire avec patin à recirculation de billes BSGS8-1-55

de précisionen acier inoxydablecompact

Guides à recirculation de billes (RBSG) Famille : BSGS8 Modèle : BSGS8-1-55 Prix : $ 90.00 - Options : Ajouter le sceau au modèle à chariot unique ($ 6.00) Ajouter 0 chariot(s) sans joint ($ 66.00 ea.) Ajouter 0 chariot(s) avec joint (73,00 $ chacun) Toutes les dimensions sont en millimètres, sauf indication contraire La course totale ci-dessous est basée sur un chariot par rail Dimension du chariot : mm (in) H : 8 (0.315) B : 17 (0.669) L2 : 23.5 (0.925) L1 : 21.9 (0.862) W : 2.5 (0.098) P1 : 12 (0.473) P2 : 8 (0.315) S1 : M2 e1 : 2.5 (0.098) L3 : 15.1 (0.594) W2 : - S2 : - e2 : - b : 6.5 (0.256) Charges nominales de base : kgf (lbf) Dynamique C : 110 (242) Statique Co : 170 (375) Dimensions du rail de guidage : mm (in) P : 15 (.591) H1 : 4.7 (0.185) C : 7 (0.276) B1 : 3.5 (0.138) B2 : - W1 : 5 (0.197) d x G x h : 2,4 x 4,2 x 2,3 (.094 x .165 x .091) S3 N Type : - N : 5 (0.197) Poids : kgs (lbs) Chariot - Lb (kg) : 0.01 (0.022) Rail de guidage - Lb/ft (kg/m) : 0.19 (0.128) Longueur maximale : mm (in) Longueur maximale : 700 (27.6)
