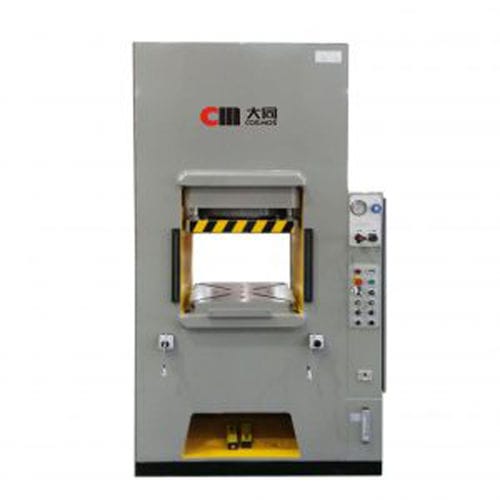

Presse à piston descendant CMH series
hydrauliqued'estampaged'emboutissage

presse à piston descendant
presse à piston descendant
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
hydraulique
Fonction
d'estampage, d'emboutissage, à poinçonner, de découpage, pour assemblage, pour le moulage, à présenter
Structure
à piston descendant, à cadre
Commande
automatique
Autres caractéristiques
verticale, sur mesure, à double effet, servocommandée, avec alimentation automatique
Applications
de production
Force

200 tf, 300 tf, 500 tf

Ouverture

350 mm, 400 mm, 450 mm
(14 in, 16 in, 18 in)

Course

150 mm
(6 in)

Pression max.

22 MPa, 24 MPa, 25 MPa

Vitesse de retour

85 mm/s, 95 mm/s

Vitesse de placement

120 mm/s

Puissance pompe hydraulique

5,5 kW, 7,5 kW, 15 kW

Poids

3 900 kg, 4 800 kg, 6 700 kg
(8 598 lb, 10 582 lb, 14 771 lb)

Longueur hors tout

1 130 mm, 1 263 mm, 1 482 mm
(44 in, 50 in, 58 in)

Largeur hors tout

1 115 mm, 1 340 mm, 1 520 mm
(44 in, 53 in, 60 in)

Hauteur hors tout

2 180 mm, 2 305 mm, 2 340 mm
(86 in, 91 in, 92 in)

Description

Structure du cadre : la structure du cadre entièrement soudée est soumise à un processus de recuit, ce qui améliore la résistance et la rigidité ; Structure du cylindre du vérin : cylindre auxiliaire intégré, vitesse de fonctionnement à sec rapide, amélioration de la productivité ; Réservoir d'huile : situé sur le côté inférieur de la machine, il est facile de changer l'huile hydraulique et de nettoyer le réservoir ; Système de contrôle : PLC + HMI (marque Siemens), se référer aux exigences de la technologie de pressage pour définir les paramètres sur le HMI tels que la pression, la position, la pression de maintien, le multi pressage, etc ; Réglage de la position : utilisation d'une échelle linéaire pour indiquer la position de la mitre mobile, ce qui facilite le réglage de la longueur de la course de pressage ; Réglage de la pression : facilite le réglage de la pression en fonction des exigences technologiques du processus de pressage ; Vitesse de montée en pression : vitesse de montée en pression rapide après la fermeture du moule, pour atteindre la pression cible en quelques secondes ; Sélectivité : différents types d'éjection peuvent être sélectionnés, tels que l'éjecteur inférieur, l'éjecteur supérieur et l'éjecteur inférieur et supérieur, convenant à différents types de technologie de pressage ; (Système d'entraînement par servomoteur en option) Domaine d'application Estampage, formage, emboutissage, poinçonnage, moulage et découpage de matériaux métalliques et non métalliques, tels que les bijoux, les boîtiers de montres, les bracelets de montres, les pièces de lunettes, les cadres de photos, les articles de table, les ornements métalliques, les pièces de serrures, les pièces automobiles et la quincaillerie, etc.

---
