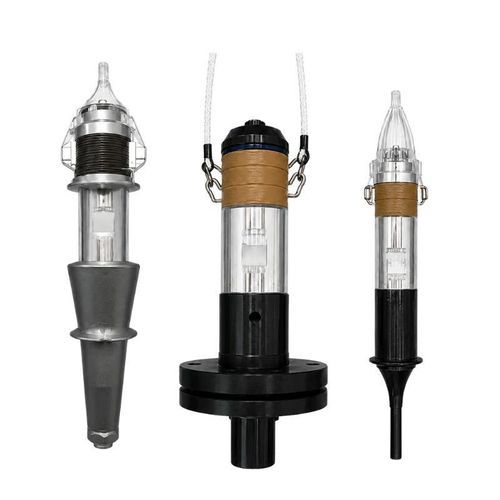

Transducteur à ultrasons cylindrique BBWD-20KP2000

piézoélectriquepiézohaute fréquence

Aperçu du produit
Le BBWD-20KP2000 est un transducteur piézoélectrique destiné aux équipements industriels de soudage ultrasonore. Avec une fréquence nominale de 20 kHz et une puissance nominale de 2000 W, il convertit l'énergie électrique haute fréquence fournie par un générateur ultrasonore en vibration mécanique. Un booster et une sonotrode transmettent ensuite cette vibration à la zone de soudage.

Gamme de produits
La gamme comprend des fréquences nominales de 15, 18, 20, 28 et 35 kHz et des puissances nominales de 300 à 2600 W. Le choix doit se faire en fonction de la fréquence du générateur, de la puissance requise et de l'espace d'installation disponible.

Spécifications principales
Paramètre | Valeur
Modèle | BBWD-20KP2000
Fréquence nominale | 20 kHz
Fréquence de résonance | 19,8 ± 0,3 kHz
Capacité statique | 17000–18000 pF
Impédance de résonance | ≤10 Ω
Puissance nominale | 2000 W
Diamètre | 50 mm
Hauteur | 112 mm

Caractéristiques

• Conçu pour équipements industriels de soudage ultrasonore
• Construction piézoélectrique à serrage par boulons
• Compatible avec générateurs ultrasonores, boosters et sonotrodes
• Multiples configurations de fréquence et de puissance disponibles
• Différents diamètres et hauteurs pour intégration

Configurations disponibles
Modèle | Fréquence de résonance | Capacité statique | Impédance de résonance | Puissance nominale | Diamètre | Hauteur
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 9000–10000 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-15KP2600 | 14,8 ± 0,3 kHz | 12500–13500 pF | ≤15 Ω | 2600 W | 60 mm | 163 mm
BBWD-18KP2000 | 17,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 130 mm
BBWD-20KP2000 | 19,8 ± 0,3 kHz | 17000–18000 pF | ≤10 Ω | 2000 W | 50 mm | 112 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 117 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 10500–11000 pF | ≤10 Ω | 1500 W | 50 mm | 125 mm
BBWD-20KP1500 | 19,8 ± 0,3 kHz | 13500–14000 pF | ≤10 Ω | 1500 W | 50 mm | 130 mm
BBWD-28KP800 | 27,8 ± 0,3 kHz | 7200–8200 pF | ≤10 Ω | 800 W | 38 mm | 92 mm
BBWD-28KP500 | 27,8 ± 0,3 kHz | 3900–4300 pF | ≤20 Ω | 500 W | 25 mm | 88 mm
BBWD-35KP300 | 34,8 ± 0,3 kHz | 1900–2100 pF | ≤30 Ω | 300 W | 25 mm | 70 mm

Applications typiques

• Soudage ultrasonore de pièces plastiques
• Soudage de non-tissés et matériaux synthétiques
• Conditionnement, scellage et assemblage industriel
• Découpe ultrasonore et équipements de transformation industrielle associés
• Systèmes automatisés de soudage ultrasonore

Considérations de sélection
La fréquence nominale du transducteur doit correspondre à celle du générateur ultrasonore, du booster et de la sonotrode. La puissance requise, l'espace d'installation, les conditions de charge et le matériau à traiter doivent également être confirmés avant le choix de la configuration finale.

Spécifications techniques

• Modèle : BBWD-20KP2000
• Fréquence nominale : 20 kHz
• Fréquence de résonance : 19,8 ± 0,3 kHz
• Capacité statique : 17000–18000 pF
• Impédance de résonance : ≤10 Ω
• Puissance nominale : 2000 W
• Diamètre : 50 mm
• Hauteur : 112 mm
• Construction : Transducteur piézoélectrique serré par boulons
• Compatibilité : Fonctionne avec générateurs ultrasonores, boosters et sonotrodes
• Options de fréquence disponibles : 15, 18, 20, 28, 35 kHz
• Gamme de puissance disponible : 300–2600 W
