Transducteur à ultrasons immergeable BBAT-Q50D2

haute fréquence

Présentation du produit

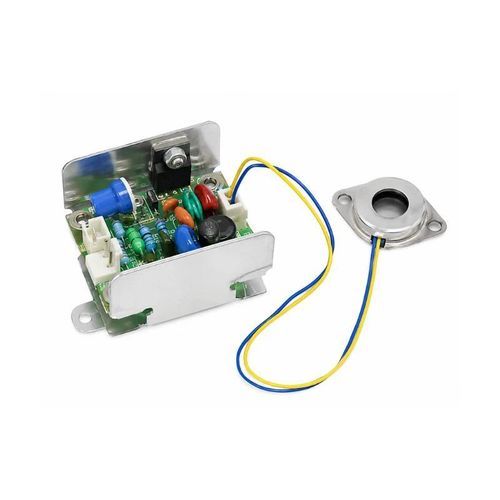

Le BBAT-Q50D2 est un transducteur ultrasonique atomiseur livré avec une carte pilote adaptée. Fonctionnant à 2,4–2,6 MHz avec une puissance nominale de 5 W et une alimentation 12 V CC, il délivre un débit de brume >50 mL/h et des gouttelettes de 2–3 µm. Modulable pour intégration dans nébuliseurs, humidificateurs et systèmes d'atomisation industriels ; plusieurs options de fréquence, puissance et tension sont disponibles pour les conceptions OEM.

Caractéristiques principales
Modèle : BBAT-Q50D2
Débit de brume : >50 mL/h
Taille des gouttelettes : 2–3 µm
Fréquence de fonctionnement : 2,4–2,6 MHz
Puissance nominale : 5 W
Tension d'entrée : 12 V CC
Durée de vie de référence : 15000 h
Niveau d'eau de fonctionnement : 18–28 mm
Plage de température du liquide : 0–50 °C
Liquide de test : Eau pure
Poids : 0,08 kg

Fonctionnalités

• Transducteur atomiseur livré avec une carte pilote assortie pour intégration plug‑and‑play
• Génération de gouttelettes fines (1–5 µm selon configuration)
• Options d'alimentation basse tension (5–48 V) et puissances nominales variables (2–30 W)
• Choix de revêtements pour eau potable, liquides corrosifs ou résistance accrue à la corrosion
• Dimensions transducteur et PCB disponibles pour fixation OEM flexible
• Prise en charge du réglage de puissance et de dispositifs de protection contre le bas niveau de liquide

Configurations disponibles
BBAT-Q380D4 — 1,7 MHz ; 48 V CC ; 30 W ; gouttelettes 4–5 µm ; brume >380 mL/h ; durée de vie 3000 h ; niveau d'eau 30–40 mm
BBAT-Q300D4 — 1,7 MHz ; 48 V CC ; 23 W ; gouttelettes 4–5 µm ; brume >300 mL/h ; durée de vie 10000 h ; niveau d'eau 30–40 mm
BBAT-Q250D4 — 1,7 MHz ; 36 V CC ; 22 W ; gouttelettes 4–5 µm ; brume >250 mL/h ; durée de vie 10000 h ; niveau d'eau 30–40 mm
BBAT-Q180D3 — 2,4–2,5 MHz ; 24 V CC ; 15 W ; gouttelettes 3 µm ; brume >180 mL/h ; durée de vie 10000 h ; niveau d'eau 25–35 mm
BBAT-Q250D3 — 2,0 MHz ; 36 V CC ; 18 W ; gouttelettes 3 µm ; brume >250 mL/h ; durée de vie 10000 h ; niveau d'eau 25–35 mm
BBAT-Q150D2 — 2,4–2,6 MHz ; 24 V CC ; 12 W ; gouttelettes 2–3 µm ; brume >150 mL/h ; durée de vie 10000 h ; niveau d'eau 25–35 mm
BBAT-Q70D2 — 2,4–2,6 MHz ; 12 V CC ; 7 W ; gouttelettes 2–3 µm ; brume >70 mL/h ; durée de vie 10000 h ; niveau d'eau 18–28 mm
BBAT-Q50D2 — 2,4–2,6 MHz ; 12 V CC ; 5 W ; gouttelettes 2–3 µm ; brume >50 mL/h ; durée de vie 15000 h ; niveau d'eau 18–28 mm
BBAT-Q30D2 — 2,4–2,6 MHz ; 12 V CC ; 3 W ; gouttelettes 2–3 µm ; brume >30 mL/h ; durée de vie 20000 h ; niveau d'eau 18–28 mm
BBAT-Q40D1 — 3,0 MHz ; 12 V CC ; 5 W ; gouttelettes 1–2 µm ; brume >40 mL/h ; durée de vie 15000 h ; niveau d'eau 18–28 mm
BBAT-Q25D1 — 3,0 MHz ; 12 V CC ; 3 W ; gouttelettes 1–2 µm ; brume >25 mL/h ; durée de vie 20000 h ; niveau d'eau 18–28 mm
BBAT-Q5D1 — 3,0 MHz ; 5 V CC ; 2 W ; gouttelettes 1–2 µm ; brume >5 mL/h ; durée de vie 20000 h ; niveau d'eau 18–28 mm

Dimensions
Transducteur atomiseur
Φ1 : 19 mm
Φ2 : 12 mm
H1 : 8,7 mm
H2 : 2,7 mm
L1 : 34 mm
L2 : 26 mm
Longueur des fils L3 : 200 mm
Largeur W : 23,5 mm

Carte pilote (Driver PCB)
Hauteur H3 : 32 mm
Longueur L4 : 60 mm
Distance de fixation L5 : 53 mm
Distance de fixation L6 : 45 mm
Largeur W1 : 36 mm

Options de revêtement
Revêtement nickel — adapté à l'eau potable et liquides de propriétés similaires
Revêtement alliage de titane — résistance à la corrosion renforcée pour environnements exigeants
Revêtement anti‑corrosion — destiné aux liquides corrosifs ou fortement acides ; à sélectionner si pH < 5 après évaluation de compatibilité

Applications typiques

• Nébuliseurs ultrasoniques
• Humidificateurs et systèmes de contrôle climatique
• Générateurs de brouillard et d'aérosols
• Modules d'atomisation pour intégration OEM
• Systèmes d'atomisation industriels

Installation et exigences d'exploitation

• Assurer un refroidissement par air forcé du dissipateur de la carte pilote
• Connecter le transducteur à la carte pilote avant la mise sous tension
• Maintenir la surface active en contact avec le liquide ; fonctionnement à sec interdit
• Utiliser un détecteur de niveau (flotteur) pour l'arrêt en cas de bas niveau
• Éviter les contrôles de niveau par électrode pour prévenir l'électrolyse et l'endommagement des revêtements
• Veiller à l'absence de différence de potentiel entre la surface du transducteur et le liquide
• Connecter un potentiomètre 5,1 kΩ au port VR de la carte pour réglage de puissance (court‑circuit = pleine puissance ; ouvert = zéro)
• Nettoyer périodiquement les dépôts minéraux (Ca, Na, Mg, Si) sur la surface du transducteur

Remarques sur les performances
Le débit de brume réel et la durée de vie dépendent de la puissance d'entrée, de la fréquence, des propriétés et de la température du liquide, du niveau d'eau et de la conception du système. La durée de vie de référence correspond au temps d'utilisation jusqu'à ce que le débit atteigne 60 % du niveau initial en fonctionnement continu.

Spécifications techniques

• Modèle : BBAT-Q50D2
• Débit de brume : >50 mL/h
• Taille des gouttelettes : 2–3 µm
• Fréquence : 2,4–2,6 MHz
• Puissance nominale : 5 W
• Tension d'entrée : 12 V CC
• Durée de vie de référence : 15000 h
• Niveau d'eau : 18–28 mm
• Plage de température liquide : 0–50 °C
• Liquide de test : Eau pure
• Poids : 0,08 kg
• Dimensions transducteur : Φ1 19 mm; Φ2 12 mm; H1 8,7 mm; H2 2,7 mm; L1 34 mm; L2 26 mm; longueur des fils 200 mm; largeur 23,5 mm
• Dimensions carte pilote : hauteur 32 mm; longueur 60 mm; distances de fixation 53 mm et 45 mm; largeur 36 mm
