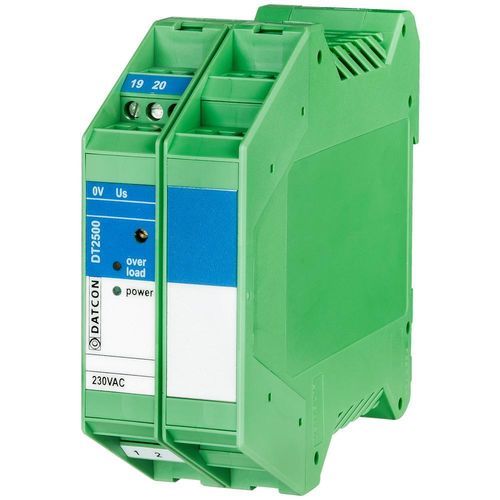

Alimentation électrique sur rail DIN DT2500

AC/DCavec limitation de courantATEX

Caractéristiques produit

• Tensions de sortie nominales réglables dans la plage 6–24 VDC (6 / 8 / 10 / 12 / 15 / 18 / 24 VDC)
• Variantes multiples avec paramètres Uo, Io, Po, Co, Lo spécifiés
• Classement de sécurité intrinsèque : II (2)G [Ex ib Gb] IIC ou IIB ; Certification : BKI 15 ATEX 0023 X
• Protection contre les surintensités (limiteur interne) et protection contre les surtensions
• Alimentation 230 VAC, 50/60 Hz ; consommation 9 VA
• Montage sur rail DIN TS-35, largeur 35 mm ; dimensions compactes 35 × 99 × 115 mm
• Boîtier : polyamide PA6.6 ; raccordement par bornier à vis ; protection IP20

Description du produit
Les alimentations de sortie à sécurité intrinsèque DT2500 fournissent une alimentation IS galvanquement isolée pour des appareils installés en atmosphères potentiellement explosives de zone 1. Les unités sont certifiées II (2)G [Ex ib Gb] IIC ou II (2)G [Ex ib Gb] IIB (certification : BKI 15 ATEX 0023 X). Un potentiomètre en face avant permet d'ajuster la tension de sortie dans les plages indiquées dans la désignation des types. Le produit s'adapte aux besoins de l'utilisateur concernant le groupe gazeux (IIC ou IIB) et les paramètres Ci / Li des appareils alimentés.

Désignation du type (sélection des types disponibles et colonnes de données de sécurité)
Type | Uo [V] | Io [mA] | Po [mW] | Co [nF] | Lo [mH] | Co [nF] | Lo [mH]
DT2500 06 240 | 7.7 | 273 | 2102 | 300 | 0.15 | 1000 | 0.5
DT2500 08 240 | 11.2 | 273 | 3058 | 250 | 0.15 | 750 | 0.5
DT2500 10 190 | 12.4 | 224 | 2778 | 200 | 0.2 | 500 | 0.5
DT2500 12 150 | 15.1 | 178 | 2688 | 150 | 0.3 | 400 | 1.0
DT2500 12 60 | 15.1 | 80 | 1208 | 150 | 1.0 | 400 | 3.0
DT2500 15 120 | 18.8 | 145 | 2726 | 100 | 0.34 | 300 | 1.0
DT2500 15 50 | 18.8 | 70 | 1316 | 100 | 1.0 | 300 | 3.0
DT2500 18 70 | 22.4 | 91 | 2038 | 50 | 1.0 | 150 | 3.0
DT2500 18 40 | 22.4 | 58 | 1299 | 50 | 2.5 | 150 | 5.0
DT2500 24 50 | 30.0 | 70 | 2100 | 30 | 2.0 | 100 | 5.0
DT2500 24 25 | 30.0 | 42 | 1260 | 30 | 5.0 | 100 | 5.0

Spécifications techniques (extrait)
Sécurité : sortie galvanquement isolée du réseau AC ; isolation conforme à la norme EN 61010-1. Marquage de protection : II (2)G [Ex ib Gb] IIC/IIB (0 °C < Ta < +50 °C). Certification : BKI 15 ATEX 0023 X. Degré de pollution : 2. Catégorie de surtension : II. Protection contre les surintensités en installation : 6 A.
Paramètres de sortie : tension et courant de sortie — voir la désignation du type ; protections surtension / surintensité — voir les données de sécurité ; surintensité : limiteur interne avec indication de surcharge. Coefficient de température : ≤ 250 ppm/°C. Effet de la tension d'alimentation : ≤ 0,25 % (max.). Effet de charge : ≤ 0,25 % (max.). Tension de bruit : 10 mV + 0,002 × U (max.).
Alimentation : 230 VAC, 50/60 Hz ; consommation 9 VA. Conditions ambiantes : température de fonctionnement 0–50 °C ; humidité relative jusqu'à 90 % sans condensation ; installation en zone sûre (armoire). CEM : conforme EN 61326-1 — immunité : milieu industriel ; émission : Groupe 1, Classe B.
Général : boîtier pour rail TS-35, matériau polyamide PA6.6 ; connexion par bornier à vis ; section max. câble 2,5 mm². Dimensions (L×H×P) : 35 × 99 × 115 mm. Poids : 0,35 kg. Protection : IP20. Informations détaillées : voir la notice d'utilisation. Le fabricant se réserve le droit de modifier les données techniques.

Fonctionnalités / spécifications techniques

• Modèle / série : DT2500
• Classification de sécurité intrinsèque : II (2)G [Ex ib Gb] IIC ou IIB
• Certification : BKI 15 ATEX 0023 X
• Tensions de sortie nominales : réglables dans 6–24 VDC ; valeurs nominales standards : 6, 8, 10, 12, 15, 18, 24 VDC
• Variantes multiples avec valeurs Uo, Io, Po, Co, Lo (voir désignation du type)
• Protection contre les surintensités : limiteur interne avec indication de surcharge
• Protection contre les surtensions : fournie (voir données de sécurité)
• Coefficient de température : ≤ 250 ppm/°C
• Alimentation : 230 VAC, 50/60 Hz ; consommation : 9 VA
• Montage : rail DIN TS-35, largeur 35 mm
• Matériau du boîtier : polyamide PA6.6 ; connexion : bornier à vis ; section câble max : 2,5 mm²
• Dimensions (L×H×P) : 35 × 99 × 115 mm ; Poids : 0,35 kg
• Indice de protection : IP20
• CEM : conforme EN 61326-1 ; immunité : milieu industriel ; émission : Groupe 1, Classe B
• Température de fonctionnement : 0–50 °C ; humidité relative : jusqu'à 90 % sans condensation
