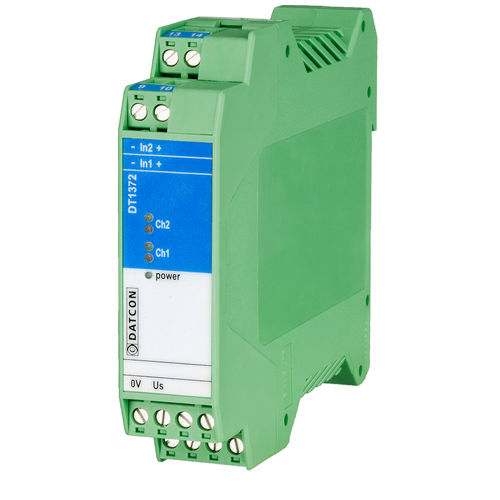

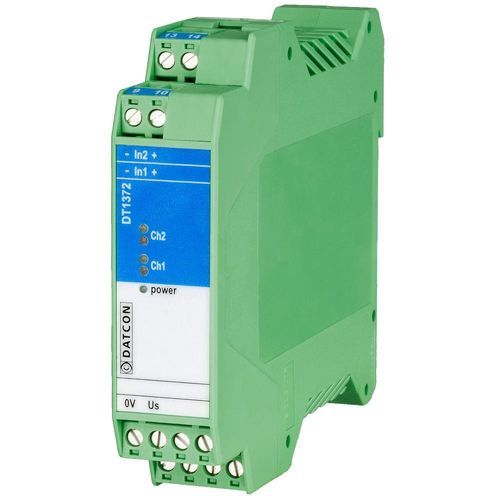

Isolateur de signal DT1372

galvaniqueélectroniquede fréquence

NAMUR / entrées de contact Contacts relais / sorties transistor version 2 canaux Détection de défaut de ligne Mode de fonctionnement sélectionnable par commutateur fréquence de transmission de 3 kHz (sortie transistor) tension d'alimentation 19-29 VDC Montage sur rail TS-35, appareils de 17,5 mm de largeur Les isolateurs NAMUR/contacts DT1372 à sécurité intrinsèque permettent de contrôler une charge en zone sûre par un détecteur de proximité ou un interrupteur situé dans une zone potentiellement explosive de la zone 0 ou de la zone 1. Les unités isolent galvaniquement l'entrée, la sortie et l'alimentation. La sortie sécurisée peut être un contact de relais ou un transistor. Dans le cas d'une sortie transistor, la fréquence maximale de transmission du signal est de 3 kHz. L'appareil est fabriqué en version à 2 canaux. Dans toutes les unités, un commutateur de contrôle d'inversion de phase intégré permet de signaler une condition d'alarme (sortie ouverte) pour l'un ou l'autre état du capteur. Une détection de défaut de ligne ouvre la sortie en cas de court-circuit ou de circuit ouvert : destiné à être utilisé principalement avec des détecteurs de proximité. Il peut également être utilisé avec des interrupteurs dont il se rapproche électriquement en ajoutant deux résistances, ou en le désactivant par un interrupteur s'il n'est pas nécessaire. Une version avec un courant d'entrée < 0,5 mA est également disponible pour l'isolation du contact de sortie des compteurs de consommation de gaz. La tension d'alimentation est comprise entre 19 et 29 VDC, les isolateurs sont donc insensibles aux variations de la tension d'alimentation.
