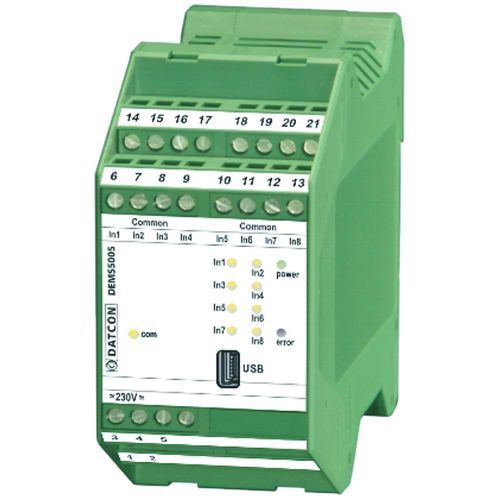

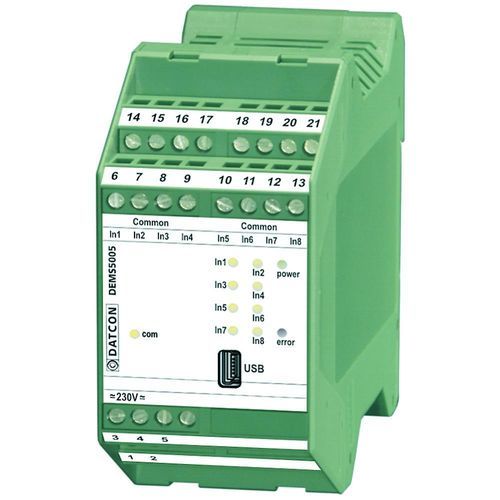

Compteur d'impulsions DEMS5005

industrielRS485Modbus

Le collecteur d'impulsions DEMS5005 a pour fonction d'intégrer dans le système les transmetteurs de sortie d'impulsions (compteurs de volume, compteurs de consommation, etc.), qui sont connectés aux entrées de l'appareil. Grâce à cet appareil, il devient facile de connecter divers dispositifs aux systèmes de contrôle des processus. Cet appareil remplit deux fonctions différentes : Le comptage des impulsions entrantes (consommation / comptage), et La mesure du temps entre les impulsions entrantes (mesure de la consommation momentanée, mesure du débit-volume, etc.) Le DEMS5005 peut être connecté à un ordinateur de traitement des signaux ou à un automate par l'intermédiaire d'une interface de communication RS232 / RS485, le protocole de communication est le MODBUS RTU : MODBUS RTU. Les sorties NAMUR et de contact peuvent être connectées à l'entrée du collecteur d'impulsions. Dans le cas des transmetteurs d'entrée NAMUR, l'appareil est équipé d'une fonction de détection de défaut de ligne pour surveiller les lignes en court-circuit ou en circuit ouvert. Deux plages de mesure différentes peuvent être sélectionnées : 0-10 Hz (ici l'entrée est sans rebond), et 0-50 Hz. L'utilisateur peut choisir parmi les modes d'entrée suivants : l'appareil est activé par des fronts montants ou descendants, ou (dans le cas d'un contact), l'appareil est activé par la fermeture ou l'ouverture du contact. Les paramètres de fonctionnement peuvent être spécifiés et téléchargés à l'aide d'un simple programme de configuration fonctionnant sur un PC. Ces paramètres sont les suivants : sélection de l'entrée (NAMUR / contact), mode d'entrée (signal ascendant / détection de front descendant), plage de fréquence. En mode en ligne, le programme permet une surveillance continue de toutes les entrées. Le collecteur d'impulsions peut être connecté à un ordinateur de configuration via un port USB.
