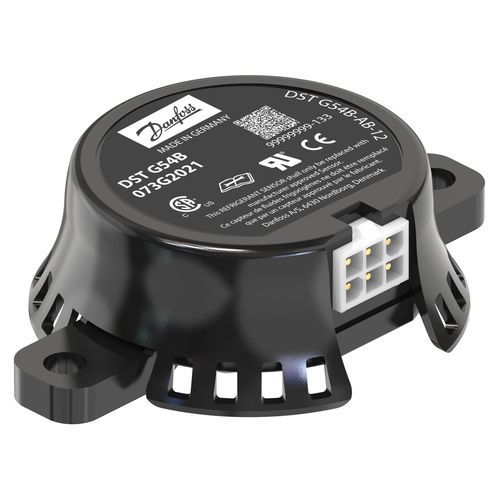

Capteur de gaz réfrigérant pour gaz réfrigérant DST G54B

R454Bpour la détection de fuitesModbus

Nom du produit
Capteur de gaz, DST G54B, R454B

Brève description
Capteur de gaz pour réfrigérants A2L (R454B). Sortie double (Modbus + relais). Raccordement électrique : Mini Mate-N-Lok 6 broches. Boîtier rond Ø6 noir avec indice de protection IP54. Conçu pour la détection de fuites HVACR et la surveillance des réfrigérants, avec plage de température étendue et temps de réponse court.

Documents

• DST G-series gas sensors brochure — AD495354204391en-000202 — 784 KB
• A2L Gas Sensor, Types DST G54B, DST GR32 (Data sheet) — AI467327401378en-000204 — 846 KB
• A2L Gas Sensors, Relay, MODBus and Dual Output (Installation guide) — AN461646924518en-000101 — 425 KB

Visuels

• Photo produit : plusieurs photos disponibles (Capteur de gaz DST G54B)
• Photo de la famille : photo de la gamme DST G et DST GS

Poids / Identification
Poids brut : 58 Gram
Poids net : 46 Gram
Numéro d'article international / EAN : 5715255245988
Référence client : 8301-119

Caractéristiques techniques

• Type : DST G54B
• Groupe de produits : Capteurs
• Description du produit : Capteur de gaz
• Clé de spécification : DST G54B-AB-12-3AAB-LC003-I
• Seuil d'alarme [LFL %] : 12
• Réarmement alarme [hystérésis LFL %] : 2.5
• Réarmement alarme (Modbus) : 5 minutes
• Réarmement alarme (Relais) : 5 minutes
• Signal de sortie : Double (Modbus + Relais)
• Tension d'alimentation [V] AC : 24 V
• Tension d'alimentation [V] DC : 24 V
• Courant d'alimentation max. [mA] : 300 mA
• Température de fonctionnement [°C] (min) : -40 °C
• Température de fonctionnement [°C] (max) : 80 °C
• Température de fonctionnement [°F] (min) : -40 °F
• Température de fonctionnement [°F] (max) : 175 °F
• Temps de réponse [s] : <15
• Temps de récupération [min] : <5
• Conditions d'humidité relative : 0 - 100
• Réfrigérants : R454B
• Plage de pression [bar] : 0.7 - 1.2 bar
• Plage de pression [psi] : 10.15 - 17.4 psi
• Raccordement électrique : Mini Mate-N-Lok
• Taille du raccord électrique : 6 broches
• Norme de raccordement électrique : EN 60529
• Ordonnancement broches : Broche 1 = + alimentation; Broche 2 = - commun; Broche 3 = Modbus A; Broche 4 = Modbus B; Broche 5 = Entrée relais; Broche 6 = Relais NO
• Conception du boîtier : Rond Ø6 noir
• Indice de protection du boîtier : IP54
• Matériau du boîtier : PA66 25% fibre de verre
• Classification de résistance au feu : UL 94 V-0
• Interface de montage : 2 supports 180°
• Terminaison Modbus : 120 Ohm
• Contient des batteries : Non
• Quantité par emballage : 80 pc
• Format d'emballage : Pack industriel
• Conformité EU RoHS : Oui
• Conformité China RoHS : Hors scope
• Substances liste candidate REACH : Non
• Homologations : C UL US UL Recognized; Marquage CE : Oui; Marquage UL : Oui
