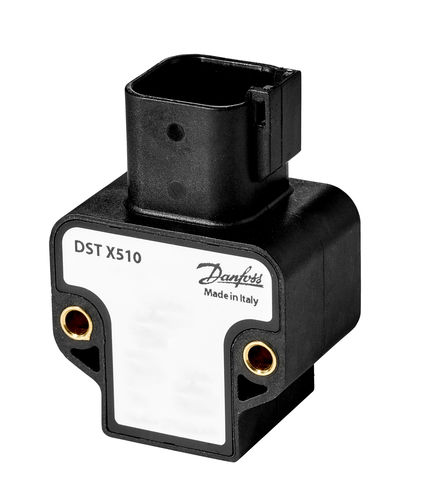

Codeur d'angle absolu DST X510

monotouranalogique5 Vcc

Nom du produit
Capteur de position rotatif, DST X510, 180 °, Redondant, Sortie ratiométrique

Description courte
Tension d'alimentation [V] CC : 5 V ; Connexion électrique : Deutsch (6 broches), norme DT04-6P ; Sens de rotation : CCW + CW ; Clé de spécification : DR180180LA14A00 0033X00

Données de base du produit
Code produit : 098G1001
Type : DST X510
Groupe de produits : Capteurs
Description du produit : Capteur de position rotatif
Poids brut : 0,082 Kilogramme
Poids net : 0,07 Kilogramme
Volume : 0,253 Litre
EAN : 5702428572989

Détails techniques
Actionneur : A
Angle / Canal 1 [°] : 180 °
Angle / Canal 2 [°] : 180 °
Type de circuit : Redondant
Signal de sortie : Ratiométrique
Tension d'alimentation [V] CC : 5 V
Connexion électrique : Deutsch (6 broches)
Standard de connexion : DT04-6P
Contient des piles : Non
Homologation : CE
Marquage CE : Oui
Conformité EU RoHS : Oui avec exemptions (clause d'exemption : 6(c))
Conformité China RoHS : Hors champ
Format d'emballage : Multi pack
Quantité par emballage : 20 pcs
Substances candidate REACH : Plomb (CAS n° 7439-92-1)
Sens de rotation : CCW + CW
Numéro de dossier SCIP : a707096f-52fa-4871-9e91-55f08f6518d1
Nom du produit dossier SCIP : GRA
Clé de spécification : DR180180LA14A00 0033X00
Marque UL : Non

Documents disponibles (sélection)
Fiche technique : Rotary position sensor, DST X510 (AI562740196805en-010202)
Guide d'installation : Rotary sensor with shaft DST X510 (AN30144419278701-000201)
Guide d'utilisation : DST X510 and DST X520 Rotary position sensors SAE J1939 (AQ304226795410en-000201)
Guide d'utilisation : DST X510 and DST X520 Rotary Sensor CANopen (AQ304227809412en-000201)

Caractéristiques techniques

• Modèle : DST X510
• Tension d'alimentation : 5 V CC
• Signal de sortie : Ratiométrique
• Type de circuit : Redondant
• Actionneur : A
• Angle/canal (1 & 2) : 180 ° / 180 °
• Connexion électrique : Deutsch, 6 broches, standard DT04-6P
• Sens de rotation : CCW + CW
• Poids brut : 0,082 kg
• Poids net : 0,07 kg
• Volume : 0,253 L
• Emballage : Multi pack (20 pcs)
• EU RoHS : Oui avec exemptions (6(c))
• Substance candidate REACH : Plomb (CAS 7439-92-1)
• Numéro de dossier SCIP : a707096f-52fa-4871-9e91-55f08f6518d1
• Clé de spécification : DR180180LA14A00 0033X00
