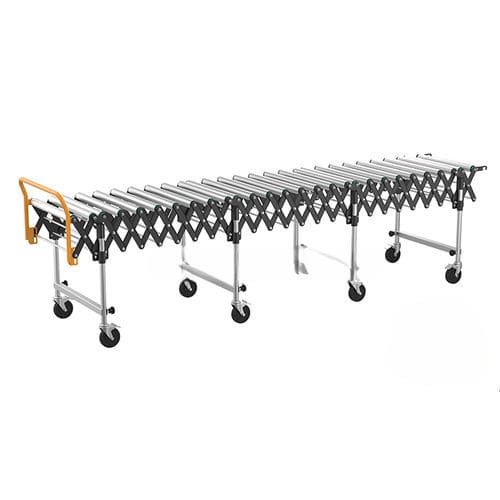

Convoyeur à rouleaux FWA series

de manutentionpour la manutentiontélescopique

Aperçu
Capacité de charge élevée par unité de rouleau. Fonctionnement silencieux et fluide. Adapté au transport d'articles moyens à volumineux en environnements de production et logistique. Longueur extensible pour une gestion flexible et un rangement compact.

Description du produit

• Convoyeur extensible à rouleaux sans entraînement pour le transport d'articles moyens à volumineux.
• Disponible avec diamètres de tube Φ38 (FWA-38) et Φ50 (FWAH-50) avec 2 à 6 unités de rouleaux.
• Conception de boîtiers de palier en polymère et chapeaux d'extrémité pour garantir un fonctionnement silencieux et un support fiable.

Spécifications
Convoyeur extensible à rouleaux simple Φ38
Model | Unit | Length mm
FWA-38 | 2 | 980-2480
FWA-38 | 3 | 1350-3510
FWA-38 | 4 | 1720-4540
FWA-38 | 5 | 2090-5570
FWA-38 | 6 | 2460-6600
Largeur mm : 500, 600 (options)
Hauteur mm : 700~1000, 550~700 (options)
Charge/unité kg (sans choc) : 80

Convoyeur extensible à rouleaux simple Φ50
Model | Unit | Length mm
FWAH-50 | 2 | 1120-2700
FWAH-50 | 3 | 1540-3800
FWAH-50 | 4 | 1960-4900
FWAH-50 | 5 | 2380-6000
FWAH-50 | 6 | 2800-7100
Largeur mm : 600, 750, 900 (options)
Hauteur mm : 700~1000, 550~700 (options)
Charge/unité kg (sans choc) : 100

Détails des rouleaux

• Diamètre tube (D) | épaisseur (t) | Diamètre arbre (d) | Options de matériau de tube.
• Φ38 : t = 1,2 mm ; arbre Φ12 mm ; acier zingué standard, inox en option.
• Φ50 : t = 1,5 mm ; arbre Φ12 mm ; acier zingué standard, inox en option.

Caractéristiques

• Conception du boîtier de palier en polymère et chapeau d'extrémité.
• Fonctionnement fluide et silencieux adapté aux lignes de production et d'emballage.

Caractéristiques techniques

• Type de produit : Convoyeur extensible à rouleaux sans entraînement.
• Rouleaux applicables : diamètres de tube Φ38 et Φ50.
• Épaisseur du tube : Φ38 t=1,2 mm ; Φ50 t=1,5 mm.
• Diamètre d'arbre : Φ12 mm.
• Séries disponibles : FWA-38, FWAH-50 (2 à 6 unités de rouleaux).
• Plages de longueur selon le nombre d'unités (voir spécifications ci‑dessus).
• Options de largeur : 500 / 600 mm (Φ38) ; 600 / 750 / 900 mm (Φ50).
• Plages de hauteur réglables : 700–1000 mm et 550–700 mm (options).
• Charge par unité (sans choc) : Φ38 ≈ 80 kg ; Φ50 ≈ 100 kg.
