Plateforme de simulation de charge utile

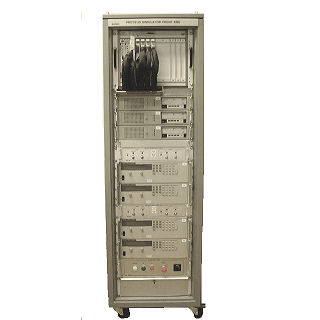

SIMULATEUR DE PLATE-FORME SATELLITE et SIMULATEUR DE CHARGEMENT DE PAIEMENT Domaines d'application Utilisé pour les missions de coopération internationale entre les agences nationales : CNES, ESA, NASA, ISRO, CNSA Principaux avantages Simulation du bus d'alimentation et des interfaces TM/TC Séquence de test automatique Stockage et surveillance des TM/TC Principales caractéristiques Le simulateur de plate-forme de satellite est utilisé pour simuler les signaux des interfaces de plate-forme afin d'effectuer des tests de vérification fonctionnelle et des tests de qualification au sol des équipements de satellite et des instruments de charge utile. Le simulateur assure l'alimentation électrique et la gestion des échanges TM/TC Le simulateur de charge utile est utilisé pour simuler les interfaces de charge utile et le comportement d'échange de TM/TC. Le simulateur effectue la simulation de la consommation d'énergie et la génération de données TM en suivant le diagramme du mode OBSW de l'instrument de charge utile simulé. Le banc d'essai est composé de : d'un rack 19" avec Rack d'alimentation électrique 220 V 50/60 Hz avec arrêt d'urgence Alimentations électriques et charges dynamiques Frontends TM/TC PC avec logiciel de banc d'essai Modes de fonctionnement Les modes de fonctionnement sont accessibles par l'ordinateur PC. Mode automatique : Edition et exécution automatique de séquences de test Surveillance et affichage des télémétries et des télécommandes TM/TC Stockage des données Mode de configuration Configuration du mode automatique Mode à distance Télécommande Ethernet Mode manuel Accès indépendant à toutes les ressources matérielles du banc d'essai Données techniques : Stimulants et mesures Bus d'alimentation 100V, 50V, 10A Bus avionique : 1553, CAN, Spacewire, LVDS Commandement de relais HLC, HPC, LLC E/S numériques Signal analogique, DAC, ADC Charge dynamique Thermistance, chauffage
