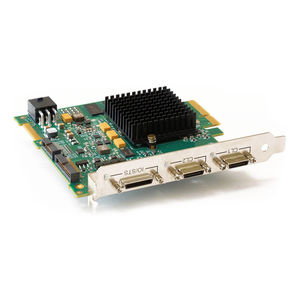

Carte d'acquisition de données PCI Express Xtium2 series

Camera Link

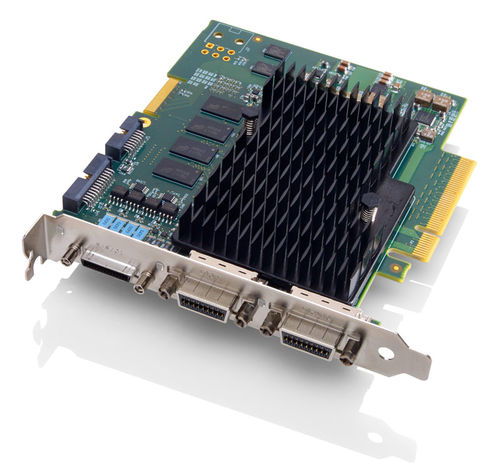

Présentation de la série Xtium2 PCIe Gen3 La série Xtium2 s'appuie sur la plate-forme PCIe Gen3 x8 pour assurer des transferts d'images à grande vitesse vers la mémoire hôte sans surcharge du CPU. Dotée des normes d'interface Camera Link HS®, elle prend en charge les modules Active Optic Cable et SFP+, CoaXpress® 12 et Camera Link®. Caractéristiques principales - De grandes longueurs de câble à des taux d'acquisition d'images maximums - Taux de transmission des données pour le traitement distribué des images - Entièrement pris en charge par les SDK de Sapera Vision Software Xtium2 CLHS PX8 S'appuyant sur la famille de cartes d'acquisition d'images Xtium de Teledyne DALSA, qui a fait ses preuves sur le terrain, le Xtium™ 2 CLHS PX8 est doté de la norme CameraLink HS sur la plate-forme PCI Express™ Gen 3.0. Le Xtium2-CLHS prend en charge le câble optique actif (AOC) et les câbles CX4 standard de l'industrie. Cette solution à un seul câble et un seul emplacement prend en charge jusqu'à 7 voies CLHS, chacune fonctionnant à 10,3 Gbits/s, pour acquérir des images à 8,4 Go/s maximum et les transférer à la mémoire hôte au moyen d'emplacements PCIe x8. Xtium2 CLHS FX8 S'appuyant sur les capacités éprouvées de la famille de cartes d'acquisition d'images Xtium™ de Teledyne DALSA, le Xtium™2 CLHS FX8 est doté d'un câblage en fibre optique pour l'interface CameraLink HS sur la plate-forme PCI Express™ Gen 3.0. Les cartes Xtium2 CLHS FX8 sont dotées du protocole CLHS X pour une transmission à haut rendement, supportent jusqu'à quatre modules SFP+ bidirectionnels pour fournir une bande passante globale de 4,8 Go/s et peuvent atteindre des longueurs de câble supérieures à 100 mètres - le tout dans une solution compacte, demi-longueur et à un seul emplacement.
