Centrale de traitement d'air pour volumes d'air moyens PreciseLine®

pour grands volumes d'airavec récupération de chaleurmodulaire

Présentation

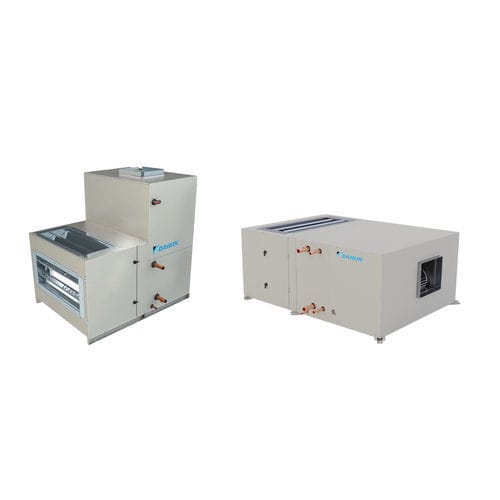

Les unités PreciseLine® fournissent de l'air conditionné vers des zones dédiées en configurations verticale ou horizontale. Les unités couvrent un débit de 600 à 10 000 CFM et sont disponibles en modèles BCV, BCA et BCH. L'approche modulaire permet aux concepteurs et aux installateurs d'implanter plusieurs unités plus petites pour répondre aux contraintes de zonage et d'espace sans sacrifier la capacité.

Modèles
Modèle BCV, BCA, BCH

Rénovations
Sections démontables sur site de moins de 36" permettant le passage par des portes standards pour des installations de retrofit simplifiées dans des bâtiments existants.

Commandes installées en usine
Des commandes intuitives installées en usine prennent en charge le fonctionnement autonome ou l'intégration au système de gestion technique du bâtiment (GTB), réduisant le temps d'installation et la complexité de la mise en service.

Blocs‑vannes installés en usine
Disponibles pour systèmes 2 tuyaux et 4 tuyaux (tailles 006–020). Les blocs‑vannes sont testés contre les fuites et assemblés à l'intérieur de l'armoire ; les connexions d'eau se terminent à l'extérieur pour un raccordement rapide et la tuyauterie des vannes est accessible via un panneau de service unique.

Parois isolées à rupture de pont thermique
Armoire galvanisée à double paroi avec panneaux injectés de mousse de 1" thermiquement isolés (env. R-6.5) pour améliorer la résistance thermique et réduire les transferts d'énergie à travers l'armoire.

Caisson de mélange avec économiseur
Option de caisson de mélange économiseur permettant l'utilisation d'air extérieur pour le refroidissement gratuit lorsque les conditions le permettent, réduisant la demande de refroidissement mécanique et améliorant la ventilation et la qualité de l'air intérieur.

Roue de récupération d'énergie
Roue de récupération d'énergie optionnelle transférant l'énergie sensible et latente entre les flux d'air d'extraction et d'apport pour réduire les charges de chauffage et de refroidissement et améliorer l'efficacité globale du système.

Caractéristiques

• Panneaux galvanisés double paroi injectés de mousse
• Conception d'armoire à rupture de pont thermique
• Caisson de mélange / économiseur pour refroidissement gratuit
• Chauffage électrique d'appoint
• Ventilateurs à haute efficacité
• Intégration VRV et unités de condensation
• Bobines à expansion directe (DX)
• Variateur de fréquence (VFD)
• Commandes installées en usine
• Blocs‑vannes 2‑voies et 3‑voies
• Options multiples de bobines
• Rechauffage par gaz chaud
• Bac de vidange en acier inoxydable
• Plénum de refoulement multi‑directionnel
• Roue de récupération d'énergie

Performances

• Tailles d'unité : 006–100
• Débit d'air : 600 à 10 000 CFM

Spécifications techniques

• Série / Modèles : BCV, BCA, BCH (PreciseLine®)
• Configurations : verticale et horizontale
• Plage de débit : 600 à 10 000 CFM
• Tailles d'unité : 006–100
• Armoire : double paroi galvanisée, panneaux injectés de mousse 1" thermiquement isolés (R-6.5)
• Sections démontables sur site de moins de 36" pour accès retrofit via portes standards
• Commandes installées en usine supportant fonctionnement autonome ou intégration GTB (options contrôleur MicroTech)
• Blocs‑vannes installés en usine pour systèmes 2‑tuyaux et 4‑tuyaux (tailles 006–020), testés contre les fuites ; connexions d'eau terminant à l'extérieur de l'armoire
• Options : caisson de mélange économiseur, roue de récupération d'énergie, bobines DX, VFD, chauffage électrique d'appoint, multiples options de bobines, réchauffage par gaz chaud
• Accès de maintenance : tuyauterie des vannes accessible via un panneau de service unique ; bac de vidange en acier inoxydable
• Refoulement : plénum de refoulement multi‑directionnel
