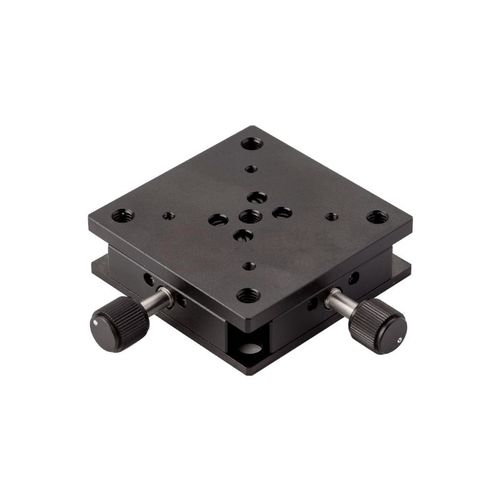

Platine de translation GCM-122101M

2 axes1 axeà micromètres

Une translation linéaire précise et régulière, sans jeu, est possible grâce à des guides en queue d'aronde et à un mécanisme micrométrique ou à vis sans fin à ressort. Les ressorts préchargent le plateau mobile, éliminant ainsi le jeu. Dans les tableaux ci-dessous, x correspond à une platine à 1 axe et x-y à une combinaison de platines à 2 axes. A désigne l'entraînement micrométrique ; B désigne l'entraînement latéral. Avec les produits de la série GCM-53, il est possible de construire une platine de translation à 3 axes. La platine de translation XY GCM-122101M fabriquée par Daheng Optics utilise des rails de guidage à queue d'aronde rectifiés comme mécanisme de guidage et des paires de filets de précision comme composants d'entraînement. Avec une table de 65x65 mm, une course de ±3 mm et une structure fine et compacte, elle comporte quatre trous de passage de φ7 mm avec un pas de 50 mm à la base pour une connexion directe aux plates-formes optiques. Des trous filetés M4 des deux côtés permettent le montage avec des tiges de support.
