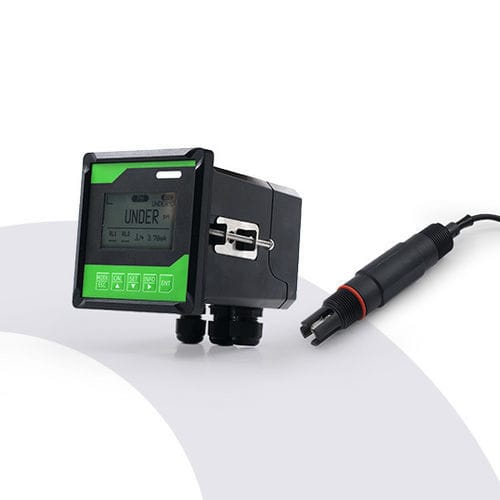

PH mètre mural DAW3001-pH

de processd'eaunumérique

Aperçu du produit

• Le DAW3001-pH est un analyseur de pH en ligne haute performance doté d'un écran LCD avec protection IP65 pour un fonctionnement stable 24h/24 et 7j/7.
• Opération conviviale via un menu concis, filtrage logiciel ajustable et fortes capacités anti-interférences, s'adaptant bien aux environnements industriels complexes.
• Prend en charge la mesure pH/ORP et électrodes d'antimoine métallique optionnelles pour les environnements contenant de l'acide fluorhydrique.
• Alimentation universelle ou version DC optionnelle, avec interface RS485 isolée (MODBUS-RTU) pour la transmission de données.
• Conception murale, fonctionne à 0～60℃ et <90% d'humidité.
• Associé à un capteur de pH protégé IP68, atteint une mesure de 0-14 pH/0~50℃ avec une précision de capteur de ±0.1 pH, un temps de réponse <30S, et une installation flexible, adapté aux divers besoins de surveillance industrielle.

Caractéristiques

• Écran LCD matriciel 128*64, commutable entre chinois et anglais, niveau de protection IP65, fonctionnement stable en continu
• Conception de menu concise, opération facile et pratique, invites graphiques, interface belle et claire
• Filtrage numérique logiciel ajustable, capacité anti-interférences matérielle améliorée, assurant une mesure plus stable et une adaptabilité aux environnements industriels complexes
• Alimentation universelle (85～260VAC) dans le monde entier, avec version DC personnalisée optionnelle (18～36VDC)
• Interface numérique RS485, protocole de communication MODBUS-RTU
• Deux fonctions de mesure : mesure de pH (acidité et alcalinité) ou mesure ORP (potentiel d'oxydoréduction)
• Équipé de la fonction d'électrode d'antimoine métallique, utilisable dans les environnements contenant de l'acide fluorhydrique

Paramètres techniques (Analyseur)
Catégorie de paramètre | Spécifications | Détails
pH | Plage de mesure | -2.00～16.00 pH
pH | Résolution | 0.01 pH
pH | Précision de mesure | ±0.02 pH
ORP | Plage de mesure | ±1200 mV (PH3001) / ±2000 mV (PH3002)
ORP | Résolution | 1 mV
ORP | Précision de mesure | ±1 mV
Température | Plage de mesure | -5.0～105.0℃
Température | Résolution | 0.1℃
Température | Précision de mesure | ±0.2℃ (-5.0～80.0℃) pour PH3001; ±0.5℃ (80.0～105.0℃) pour PH3002
Température | Entrée de température | NTC10KΩ
Température | Compensation de température | Automatique/Manuelle
Courant transmis | Type de sortie | 4～20 mA (plage correspondante configurable)
Courant transmis | Précision du courant | ±1% F.S
Courant transmis | Charge de sortie | Moins de 600 Ω
Contrôle de commutation | Relais | 2 relais SPST
Contrôle de commutation | Capacité de charge | 2.5A 230VAC
Transmission de données | Interface de transmission | RS485 avec tension d'isolation de 2500Vrms
Transmission de données | Protocole de communication | MODBUS-RTU (pour la lecture des données)
Autres paramètres | Alimentation de travail | 85～260VAC ou 18～36VDC (sélectionnable avant commande)
Autres paramètres | Température de travail | 0～60℃
Autres paramètres | Humidité de travail | Humidité relative < 90%
Autres paramètres | Niveau de protection | IP65
Autres paramètres | Méthode d'installation | Montage mural
Autres paramètres | Dimensions totales (HxLxP) | 108x108x132 mm
Autres paramètres | Dimensions de découpe | 92.5x92.5 mm (tolérance positive)

Paramètres techniques (Capteur de pH)
Paramètres techniques | Spécifications
Plage de mesure | 0-14 pH, Température 0~50℃
Principe de détection | Méthode de l'électrode en verre
Précision | ±0.1 pH; Température: ±0.5℃
Répétabilité | ±0.1 pH
Temps de réponse | ＜30S
Résolution | 0.01 pH
Compensation automatique de température | NTC10K
Résistance à la pression | ≤2Bar
Matériau du capteur | Boîtier PPS + Électrode en verre
Matériau du contrôleur | ABS
Classe de protection | Capteur IP68; Contrôleur IP65
Signal de sortie | 1 canal 4-20mA/Modbus RS485
Contrôle de commutation | 2 relais SPST
Charge du relais | 2.5A 230 VAC
Filetage de montage | Filetage de tuyau 3/4NPT en haut et en bas
Tension de fonctionnement | 85~260VAC ou 24VDC
Dimension du compteur | 108×108×132mm
Dimension de découpe | 92.5×92.5 mm
Installation du capteur | Submersible/Bypass/Tuyauterie
Installation du compteur | Montage sur panneau

Spécifications clés / Caractéristiques techniques

• Modèle : DAW3001-pH
• Plage de mesure : -2.00～16.00 pH (Analyseur), 0-14 pH (Capteur)
• Résolution : 0.01 pH
• Précision : ±0.02 pH (Analyseur), ±0.1 pH (Capteur)
• Plage de température : -5.0～105.0℃ (Analyseur), 0~50℃ (Capteur)
• Protection : Contrôleur IP65, Capteur IP68
• Sortie : 4-20mA, RS485 MODBUS-RTU
• Alimentation : 85～260VAC ou 18～36VDC
• Installation : Montage mural (contrôleur), Submersible/Bypass/Tuyauterie (capteur)
• Dimensions : 108x108x132 mm
