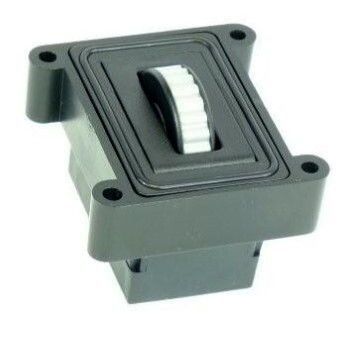

Module à galets de rotation SWM-70110- 1

Présentation
Le module molette de défilement DSSW001 (montage arrière) est un dispositif d'interface utilisateur offrant les fonctions de défilement, panoramique et bouton central intégrées pour claviers et consoles OEM. Il utilise un codage à effet Hall sans contact et bénéficie d'une étanchéité jusqu'à IP68, permettant le fonctionnement en environnements exigeants. Conçu pour un montage à l'arrière du panneau dans des systèmes de contrôle industriels et professionnels.

Caractéristiques

• Technologie de codage par effet Hall (sans contact)
• Étanchéité jusqu'à IP68
• Fonction de commutation intégrée (bouton central)
• Mécanisme de crantage optionnel
• Sortie USB & PS/2 (sélection automatique) ou sortie quadrature TTL
• Conçu pour fonctionner en environnements difficiles
• Plusieurs couleurs de molette disponibles
• Options de support de montage personnalisées disponibles

Applications typiques

• Tableaux de contrôle industriels
• Panneaux d'interface utilisateur militaires, marins et médicaux
• Consoles son et éclairage
• Consoles de correction colorimétrique
• Solutions OEM personnalisées disponibles

Code de commande / Configuration
Code de commande indiqué sur la fiche : SWM - 7 X 1 1 0 X

• Indice d'étanchéité : 7 - IP68 (par défaut/coché)
• Options de protocole de sortie : 0 - Quadrature ; 6 - Interface combinée - PS/2 & USB (sélection automatique)
• Options de crantage : 1 - Crantage (par défaut/coché)
• Style de montage : 1 - Montage à l'arrière du panneau (par défaut/coché)
• Rétroéclairage : 0 - Sans rétroéclairage (par défaut/coché)
• Options de couleur de la molette : 1 - Gris ; 0 - Noir

Caractéristiques techniques

• Modèle : DSSW001
• Type de module : Module molette monté à l'arrière du panneau
• Technologie d'encodage : Effet Hall sans contact
• Protection environnementale / Étanchéité : Jusqu'à IP68
• Fonctionnalités intégrées : Défilement, panoramique et bouton central
• Option mécanique : Mécanisme de crantage disponible
• Interfaces de sortie : Quadrature ; PS/2 & USB combinés (sélection automatique) ; option quadrature TTL
• Montage : Conçu pour montage arrière dans claviers et consoles OEM
• Couleurs de la molette : Gris et Noir (plusieurs couleurs disponibles)
• Personnalisation : Options de support de montage personnalisées et solutions OEM sur mesure disponibles
