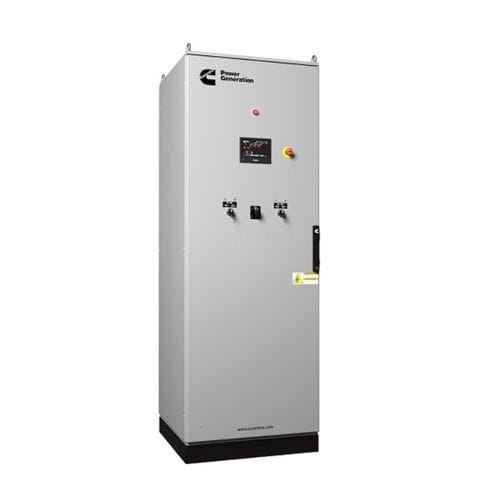

Panneau de contrôle numérique DMC2000

pour groupe électrogènede puissancemodulaire

Présentation
Le Cummins PowerCommand DMC2000 est un module maître numérique de mise en parallèle pré‑ingénieré et évolutif, conçu pour les systèmes d’alimentation simples. Il offre une grande flexibilité de conception, une modularité de contrôle, une interface utilisateur améliorée sur écran tactile 7" et plus de 1 200 scénarios de défaillance pour une gestion d’énergie fiable.

Fonctionnalités clés

• Utilisation d'application :
  • Application produit : Systèmes d’alimentation simples
  • Tension du système : Basse tension (BT) et Moyenne tension (MT)
• Écran tactile couleur intégré 7" :
  • Résolution : 800 x 480
  • Graphiques animés haute résolution pour une HMI intuitive

Capacités du système

• Prend en charge jusqu'à 10 charges et jusqu'à 1 utilité
• Topologies supportées : Bus isolé ; Bus isolé avec générateur principal ; Bus commun ; Paire de transfert simple
• Interface générateur standard pour 4 groupes électrogènes, extensible à 8 (DMC2000 : jusqu'à 8)
• Protocole de communication : Modbus TCP/IP (standard)

Accessibilité et sécurité

• Accès service via ports de programmation externes pour mise en service et dépannage
• Voyant de signalisation haute visibilité pour améliorer la disponibilité et la sécurité des opérateurs
• Quatre niveaux d'accès : Technicien, Responsable, Opérateur et Invité

Spécifications

• LCM0408 : Module de contrôle de charge — BT — écran 7" — jusqu'à 4 générateurs, jusqu'à 8 charges — Modbus TCP/IP (standard)
• LCM0612 : Module de contrôle de charge — BT — écran 7" — jusqu'à 6 générateurs, jusqu'à 12 charges — Modbus TCP/IP (standard)
• DMC2000 : Système d’alimentation simple — BT & MT — écran 7" — jusqu'à 8 générateurs, jusqu'à 10 charges, jusqu'à 1 utilité — topologies supportées comme ci‑dessus — Modbus TCP/IP (standard)
• DMC6000 : Système d’alimentation simple avec reporting — BT & MT — écran 15" — jusqu'à 16 générateurs, jusqu'à 16 charges, jusqu'à 2 utilités — topologies additionnelles & option BACnet
• DMC8000 : Système d’alimentation complexe — BT & MT — 19" / personnalisable — générateurs/charges/utilités illimités — topologies personnalisées & option BACnet

Certifications & normes
Conforme aux normes : UL891, IEC 61439‑2, CSA 22.2, certification sismo et marquage CE.

Remarques supplémentaires sur le produit
Module pré‑ingénieré et évolutif adapté à une variété d’applications pour systèmes d’alimentation simples. HMI améliorée et protections contre de nombreux scénarios de défaillance pour faciliter la mise en service et l’exploitation. Conçu pour une disponibilité mondiale avec le support après‑vente et service Cummins.

Caractéristiques techniques

• Nom du modèle : DMC2000
• Application produit : Systèmes d’alimentation simples
• Tensions prises en charge : Basse tension (BT) & Moyenne tension (MT)
• Écran intégré : Écran tactile couleur 7" — 800 x 480 — graphiques animés
• Générateurs pris en charge : Interface standard pour 4 groupes électrogènes, extensible à 8
• Charges prises en charge : Jusqu'à 10 charges (DMC2000)
• Utilités prises en charge : Jusqu'à 1 utilité (DMC2000)
• Topologies supportées : Bus isolé ; Bus isolé avec GM ; Bus commun ; Paire de transfert simple
• Protocole de communication : Modbus TCP/IP (standard) ; option BACnet sur séries supérieures
• Sécurité / accès : quatre niveaux d'accès (Technicien, Responsable, Opérateur, Invité)
• Normes : UL891, IEC 61439‑2, CSA 22.2, Sismique, Marquage CE
