Système de mesure de laboratoire Gasboard-9806

pour l'industrie automobilenon spécifiéhaute sensibilité

Présentation du produit

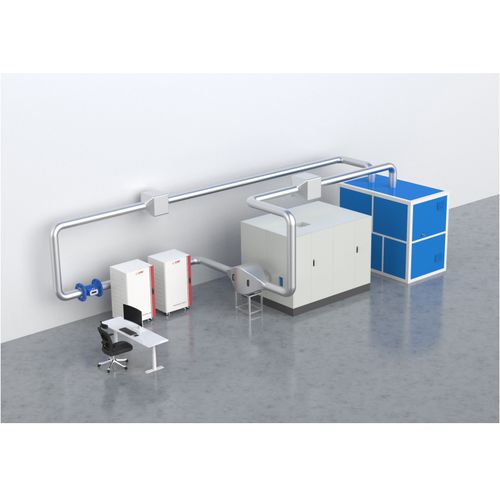

Le Gasboard-9806 est un système complet de mesure des émissions de particules issues de l'usure des freins, réalisé pour des mesures standardisées en conditions contrôlées. Basé sur la technologie Condensation Particle Counting (CPC), le Gasboard-9806 fournit une quantification précise et reproductible du nombre de particules et de la masse de PM (PM10, PM2,5) conforme à l'UN GTR n°24 et à Euro 7. Le système intègre un banc d'essai à inertie pour cycles de freinage reproductibles, un sous-système de contrôle de conduit et d'échantillonnage pour réguler les débits et conditions, une unité d'analyse CPC mesurant SPN et TPN jusqu'à 10 nm, et un système de contrôle central pour la coordination et l'acquisition des données. Gasboard-9806 permet des évaluations dynamiques stables des émissions liées à l'usure des freins pour analyser l'impact de la composition des matériaux, de la taille des freins, du cycle d'utilisation et de l'application véhicule sur les niveaux d'émission.

Utilisateurs visés et normes
Conçu pour les laboratoires d'essais, constructeurs automobiles et fournisseurs de composants de frein réalisant des essais d'homologation, de conformité de production et des études R&D. Normes prises en charge : UN GTR n°24 | Euro 7.

Contexte d'application
L'usure des freins constitue une source importante de particules non liées aux émissions d'échappement. L'attention réglementaire sur les sources non-échappement s'intensifie et les limites sont renforcées. Le Gasboard-9806 fournit des mesures standardisées et conformes des masses particulaires (PM10, PM2,5) et du nombre de particules (SPN10, TPN10) pour les besoins d'homologation, de contrôle de production et de recherche.

Caractéristiques

• Mesure du nombre de particules par Condensation Particle Counting (CPC) offrant haute sensibilité, précision et répétabilité.
• Conception optimisée par simulation de dynamique des fluides pour réduire les pertes de particules et assurer un mélange aérosol homogène aux points d'échantillonnage.
• Prise en charge des protocoles UN GTR n°24 et Euro 7, permettant des mesures standardisées pour l'homologation et la conformité de production.
• Exécution automatisée du cycle de freinage WLTP via le logiciel dédié Cubic Instruments, fournissant des rapports conformes à l'UN GTR n°24.
• Fiabilité démontrée par des validations en laboratoire assurant un fonctionnement stable et une précision de mesure sur le long terme.

Spécifications
Système de contrôle du conduit
Plage de contrôle de débit : 100–2000 m3/h
Stabilité du contrôle de débit : ≤±5% de la valeur réglée
Précision de mesure du débit : ≤±1,5% de la lecture
Température de l'air de refroidissement : 23℃ ±2℃
Humidité de l'air de refroidissement : 50% ±5% HR
Filtration de l'air de refroidissement : filtre à charbon actif et filtre particulaire classe H13

Système d'échantillonnage des particules
Seuil de coupure taille max : 2,5 µm et 10 µm
Température d'échantillonnage papier filtre : ≥15℃ ; sans condensation
Diamètre du papier filtre : 47 mm
Débit d'échantillonnage : 16,7 L/min
Précision du contrôle du débit d'échantillonnage : ≤±2% de la valeur réglée

Système d'analyse du nombre de particules
Principe de mesure : Condensation Particle Counting (CPC)
Paramètres mesurés : TPN10 ; SPN10
Seuil de coupure taille max : 2,5 µm
Taille minimale : 10 nm ; efficacité de comptage : 10 nm : 65% ±15% ; 15 nm : >90%
Plage CPC : 0–100 000 #/cm3
Précision CPC : ≤±10%
Facteur de dilution primaire : 10
Facteur de dilution secondaire : 10–30
Efficacité d'élimination VPR : >99,9%
Temps de réponse : T90 < 5 s

Caractéristiques techniques

• Modèle : Gasboard-9806
• Technologies de mesure : CPC pour le nombre de particules ; échantillonnage gravimétrique/filtre pour la masse PM (PM10/PM2,5)
• Plage de taille de particule : jusqu'à 10 nm (efficacité à 10 nm 65% ±15% ; à 15 nm >90%)
• Plage de concentration CPC : 0–100 000 #/cm3 ; précision CPC ≤±10%
• Contrôle de débit conduit : 100–2000 m3/h ; stabilité ≤±5% de la valeur réglée ; précision de mesure ≤±1,5% de la lecture
• Échantillonnage : papier filtre Ø 47 mm ; débit d'échantillonnage 16,7 L/min ; précision du contrôle ≤±2%
• Conditions air de refroidissement : 23℃ ±2℃ ; 50% ±5% HR ; filtration : charbon actif + filtre particulaire H13
• Dilution primaire/secondaire : primaire ×10 ; secondaire ×10–30
• Efficacité d'élimination VPR >99,9% ; temps de réponse système T90 < 5 s
