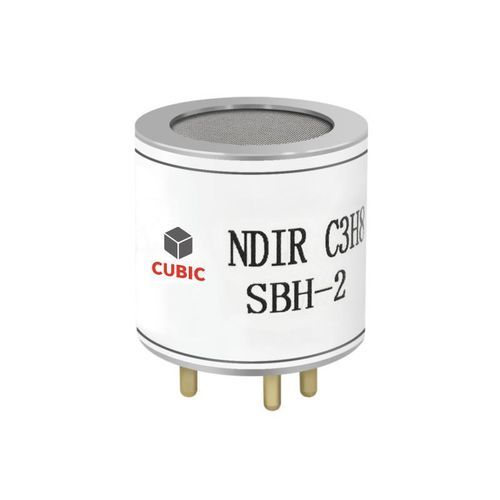

Capteur de propane NDIR SBH-UL

pour la détection de fuitesde surveillance

Présentation du produit
La SBH-UL Series de Cubic est un capteur NDIR miniature, industriel, à très faible consommation conçu pour la détection de propane (C3H8) dans des appareils alimentés sur batterie et des terminaux de surveillance faible puissance. Basé sur une architecture NDIR à double faisceau avec source LED, il présente un courant de fonctionnement moyen inférieur à 1 mA tout en offrant des mesures précises sur plusieurs plages. Le capteur intègre la linéarisation sur l’ensemble de la plage, une sortie numérique UART_TTL et une compensation intégrée de la température et de l’humidité pour assurer la stabilité du signal en environnement variable. La calibration matricielle et l’alerte haute humidité renforcent la fiabilité en conditions difficiles. Compact et modulaire (série 4), le SBH-UL est adapté aux détecteurs portables, aux capteurs sans fil et aux autres équipements industriels basse consommation. Certifié Ex ia II C T4 Ga pour les zones dangereuses.

Caractéristiques

• Technologie NDIR double faisceau avec source LED
• Consommation ultra-faible — courant moyen < 1 mA
• Calibration matricielle pour haute précision sur toute la plage de température
• Linéarisation sur toute la plage et calibration numérique d’usine (UART_TTL)
• Compensation intégrée de la température et de l’humidité
• Temps de réponse rapide : T90 < 15 s
• Durée de vie opérationnelle > 10 ans
• Indice de protection antidéflagrant : Ex ia II C T4 Ga

Spécifications (tableau)
Principe : NDIR
Gaz mesuré : C3H8 (propane)
Plage de mesure : 0-100% LEL (0 ~ 2,2% vol)
Précision : 0 ~ 1,10% vol (0 ~ 50% LEL) : ±0,06% vol (±3% LEL) ; 1,10% vol ~ 2,20% vol (50% ~ 100% LEL) : ±0,11% vol (±5% LEL)
Résolution : 0,01% vol
Temps de réponse : T90 < 15 s
Sortie : UART_TTL (2,5 ~ 3,3V)
Conditions de fonctionnement : -40 ~ 70°C, 0 ~ 98% HR (sans condensation)
Conditions de stockage : -40 ~ 70°C, 0 ~ 98% HR (sans condensation)
Alimentation : 3,3 ~ 5,5V DC
Courant de fonctionnement : 0,8 mA (@25°C, 3,3V DC) ; moyen < 1 mA
Dimensions : Ø 20 mm × H 16,6 mm
Définition des broches : versions 4 broches ou 5 broches disponibles

Caractéristiques techniques

• Modèle : SBH-UL Series
• Technologie : NDIR double faisceau avec source LED
• Gaz cible : Propane (C3H8)
• Plage de mesure : 0-100% LEL (0 ~ 2,2% vol)
• Détails de précision : ±0,06% vol (0 ~ 50% LEL), ±0,11% vol (50% ~ 100% LEL)
• Résolution : 0,01% vol
• Temps de réponse : T90 < 15 s
• Interface de sortie : UART_TTL (2,5 ~ 3,3V)
• Alimentation : 3,3 ~ 5,5V DC
• Courant de fonctionnement typique : 0,8 mA (@25°C, 3,3V DC) ; moyen < 1 mA
• Conditions de fonctionnement / stockage : -40 ~ 70°C, 0 ~ 98% HR (sans condensation)
• Dimensions : Ø 20 mm × H 16,6 mm
• Options de broches : versions 4 broches ou 5 broches
• Durabilité : durée de vie > 10 ans
• Certifications / Sécurité : Ex ia II C T4 Ga (indice antidéflagrant)
