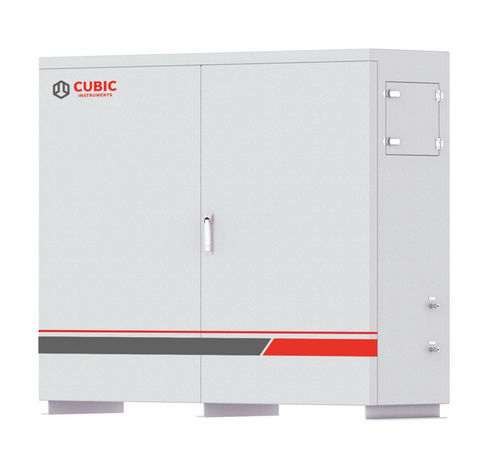

Système d'analyse de gaz GasTDL-3110

de donnéesd'échantillonsautomatique

Présentation du produit
Le GasTDL-3110 est un analyseur de gaz extractif basé sur la technologie TDLAS, conçu pour la mesure continue et en temps réel d'un seul gaz cible configurable (H2S, O2, CO, CO2 ou CH4) dans des environnements industriels difficiles à forte teneur en poussières. La conception en croisement de faisceaux offre une grande sélectivité et une précision de mesure élevée, avec une interférence croisée négligeable des gaz de fond.

Segment / Division
Segment : Analyseur de gaz de procédé
Division : Analyseur de gaz de synthèse

Fonctionnalités

• Mesure TDLAS hautement sélective avec interférences croisées minimales.
• Protection antidéflagrante certifiée : Ex db IIC T6 Gb et Ex tb IIIC T80°C Db pour zones dangereuses gaz et poussières.
• Fonctionnement fiable sur le long terme grâce à l'échantillonnage automatique, au purge de sonde, à l'évacuation des condensats et à la filtration multi-étages.
• Conçu pour des conditions de procédé sévères : températures élevées, forte humidité, forte concentration de poussières et atmosphères corrosives.
• Surveillance à distance et exploitation sans surveillance locale.

Spécifications
Paramètres de base
Composants mesurés : H2S, O2, CO, CO2, CH4
Principe de mesure : Spectroscopie d'absorption par diode laser accordable (TDLAS)
Plages de mesure : H2S : 0~100 ppm, 0~5000 ppm ; O2 : 0~5%VOL (100%VOL configurable) ; CO : 0~100%VOL ; CO2 : 0~100%VOL ; CH4 : 0~20%VOL
Précision : ≤±1%F.S.
Répétabilité : ≤±1%
Dérive de portée : ≤±1%F.S.
Résolution : 0.01%VOL

Paramètres de fonctionnement
Indice de protection antidéflagrant : Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
Température ambiante : -20~60℃
Alimentation : 220V AC, 50Hz
Gaz d'utilisation : Azote industriel 0.3~0.8MPa

Interface & Signaux
Communication : RS-485, RS-232
Sorties : 2×4–20mA ; 3×sorties relais

Caractéristiques techniques

• Modèle : GasTDL-3110
• Composants mesurés : H2S, O2, CO, CO2, CH4
• Principe : TDLAS
• Plages et performances : voir ci‑dessus
• Protection antidéflagrante : Ex db IIC T6 Gb / Ex tb IIIC T80℃ Db
• Plage de température : -20~60℃
• Alimentation : 220V AC, 50Hz
• Gaz d'opération : Azote industriel 0.3~0.8MPa
• Communication : RS-485, RS-232
• Sorties : 2×4–20mA ; 3×relais
