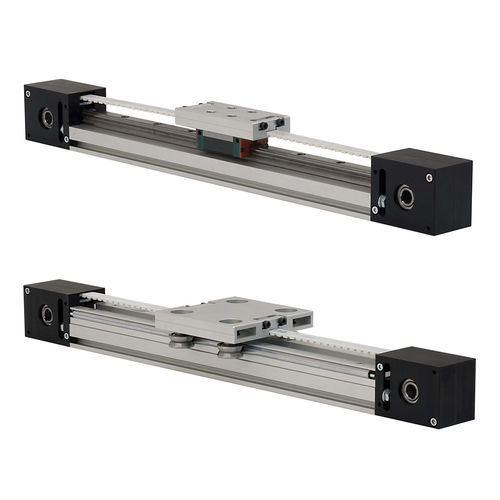

Guide linéaire à patin AK series
à galetscompacten aluminium

guide linéaire à patin
guide linéaire à patin
guide linéaire à patin
guide linéaire à patin
guide linéaire à patin
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Technologie
à patin, à galets
Autres caractéristiques
compact, en aluminium, réglable, résistant à la corrosion, actionné par courroie
Longueur de rail

Min: 1 mm
(0,04 in)

Max: 6 000 mm
(236,22 in)

Largeur de rail

Min: 60 mm
(2,36 in)

Max: 130 mm
(5,12 in)

Charge

Min: 100 N

Max: 1 600 N

Vitesse

Max: 3 m/s
(9,8 ft/s)

Accélération

Max: 5 m/s²
(16,4 ft/s²)

Température de fonctionnement

Min: -20 °C
(-4 °F)

Max: 70 °C
(158 °F)

Description

Version avec guide et chariot à galets modèle CI 42 (page 8-9). Extrêmement compact et adapté aux charges légères et centré sur le chariot. Existe aussi en version inox Version avec guide et chariot à roulettes modèle AD208R (page 14-15). Les roues en position extérieure permettent le montage de charges en porte-à-faux. Également disponible en acier inoxydable Version avec guidage à recirculation de billes AKR20. Extrêmement compact et adapté au montage de charges en porte-à-faux grâce à sa rigidité. Il a besoin d'une lubrification constante
