Capteur acoustique pour localisation de décharge partielle SonoCam Pocket

pour la détection de fuitesde surveillance de machinepour maintenance prédictive

Présentation

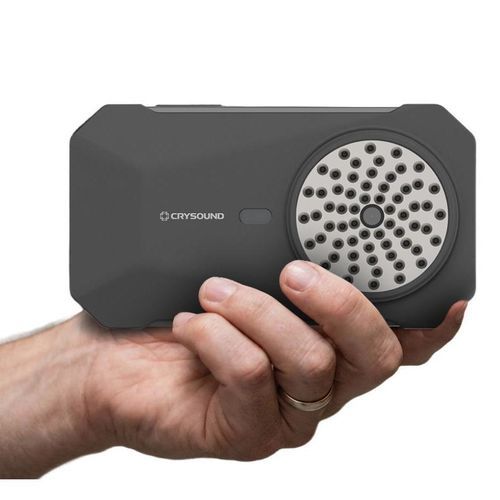

Le CRYSOUND POCKET est une caméra d'imagerie acoustique de poche qui superpose une carte sonore en temps réel sur l'image réelle pour aider les techniciens à localiser rapidement les sources sonores et ultrasonores, documenter les preuves et prioriser les réparations. Conçue pour un déploiement rapide sur sites industriels, elle permet la détection sans contact de fuites d'air comprimé/gaz/vide, le criblage de décharges partielles (PD) et le diagnostic rapide des systèmes HVAC et des machines tournantes. L'appareil intègre la sélection automatique de gamme de fréquences, l'enregistrement en une touche et des flux de travail Wi‑Fi/USB‑C pour le partage et la génération de rapports standardisés.

Applications principales

• Détection de fuites d'air comprimé, gaz & vide — localisez les sources probables sur raccords, vannes, collecteurs et canalisations sans contact et capturez des preuves pour prioriser les réparations.
• Criblage de décharges partielles (PD) — dépistez et localisez des points chauds PD dans tableaux électriques, caniveaux, terminaisons et isolateurs à distance sécurisée.
• Diagnostic HVAC — détectez bruits d'écoulement d'air, fuites de gaines et volets défaillants pour réduire le temps d'intervention.
• Diagnostic atelier & automobile — identifiez des signatures sonores anormales lors des opérations de maintenance quand les bruits sont audibles mais difficiles à localiser.

Points forts

• Imagerie acoustique en temps réel avec matrice de 64 micros et superposition de carte thermique pour localisation en champ lointain.
• Large couverture fréquentielle (audible + ultrasons) et plage d'inspection adaptée à des distances typiques de 0,3–120 m.
• Sélection automatique de la plage de fréquences pour une configuration simplifiée et réglage manuel pour les utilisateurs avancés.
• Capture en une touche : photo, vidéo et audio avec 32 Go de stockage interne et hotspot WLAN intégré pour prévisualisation et partage sur site.
• Flux de travail type smartphone pour une adoption rapide par les techniciens et un déploiement en flotte.
• Conception adaptée au terrain avec indice IP54 et résistance aux chutes de 1,5 m.

Capture, partage et rapports

• Capture photo/vidéo/audio en une touche avec formats de fichiers structurés pour la collecte de preuves (.jpg, .mp4, .wav, .cdat).
• Hotspot WLAN intégré permettant la prévisualisation et le téléchargement sur site via l'application Acoustic Link.
• Import via Wi‑Fi ou USB‑C pour ajouter notes/étiquettes et générer des rapports d'inspection standardisés sur mobile ou PC.

Conçue pour le terrain

• Format de poche pour inspections en espaces confinés, en hauteur ou difficiles d'accès.
• Robustesse industrielle — protection IP54 et boîtier testé contre les chutes de 1,5 m.
• Interface intuitive réduisant le temps de formation et facilitant les programmes d'inspection préventive en équipe.

Caractéristiques / spécifications techniques

• Matrice microphonique : 64 canaux
• Plage de fréquence : 2 kHz – 65 kHz
• SPL : 28 – 132 dB
• Plage dynamique : jusqu'à 12 dB
• Distance d'inspection : 0,3 – 120 m
• Champ de vue (FOV) : 66° (H) × 52° (V)
• Résolution caméra : 5 MP
• Distance focale : 2,26 mm
• Autofocus : Oui
• Lampe LED : Oui
• Résolution écran : 800 × 480
• Taille écran : 4,3 pouces (écran tactile capacitif)
• Luminosité : jusqu'à 400 nits (réglable)
• Capacité de stockage : 32 Go interne
• Formats de stockage : .jpg (image), .mp4 (vidéo), .wav (audio), .cdat (données)
• Durée vidéo maximale : 5 minutes
• Export de données : USB‑C et Wi‑Fi
• Dimensions : 150 × 83 × 27,5 mm
• Poids : 270 g
• Wi‑Fi : 802.11 a/b/g/n/ac
• Bluetooth : BT 5.2
• Batterie : 3,85 V, 3900 mAh
• Alimentation / charge : 9 V DC / 1 A (charge via USB‑C); USB 3.0 prend en charge charge, HDMI, export de données et sortie casque
• Autonomie : jusqu'à 4 heures
• Indice IP : IP54
• Température de fonctionnement : -10 à +50 °C
• Température de stockage : -20 à +55 °C
• Humidité de fonctionnement : 10 – 95 % sans condensation
• Fonctions : visualisation et localisation sonore ; détection de fuites de gaz ; détection de décharges partielles ; enregistrement photo/vidéo ; filtre de fréquence automatique ou manuel
• Langues supportées : chinois, anglais, coréen, français, japonais, russe, allemand, italien, etc.
