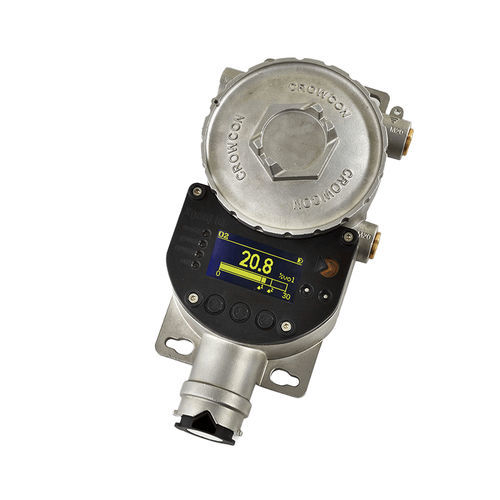

Détecteur de gaz XgardIQ

de gaz combustiblede benzènede chlore

Présentation
Le XgardIQ est un détecteur et transmetteur de gaz fixe intelligent, certifié SIL2. Il accepte plusieurs technologies de capteurs (catalytique, électrochimique, infrarouge, MEMS) et propose une option capteur distant et un transmetteur universel pour une configuration site flexible. Écran OLED et témoin de sécurité +Ve assurent une lecture claire en faible luminosité.

Fonctionnalités principales

• Transmetteur universel compatible avec les modules capteurs Crowcon
• Fonctions Auto-sense et Auto-configure pour une mise en service rapide
• Affichage OLED principal (128 x 64) et LED multicolores incluant la LED +Ve
• Étalonnage non intrusif et fonctions Smart Bump / Speedy Bump
• Enregistrement des événements (alarmes, défauts, maintenance) consultable et téléchargeable
• Relais optionnels, communication HART® et RS-485 Modbus RTU

Facile et sûr à utiliser (points clés)

• Affichage OLED et indicateurs LED pour contrôles rapides
• Étalonnage non intrusif évitant permis ou outils spéciaux
• Indicateur de sécurité positif (+Ve) pour confirmation immédiate
• Option capteur distant pour améliorer la couverture de détection
• Journal d'événements pour historique et diagnostic

Simplicité d'installation et d'entretien (points clés)

• Transmetteur universel avec détection automatique 4–20 mA sink/source
• Autoconfiguration charge type de gaz, gamme, unités et seuils d'alarme à l'insertion du module
• Remplacement du capteur réalisable d'une seule main et options de montage simples
• Sorties relais et communications numériques pour intégration

Fiabilité (points clés)

• Certification de sécurité fonctionnelle SIL2
• Tests Smart Bump et Speedy Bump avec rappels
• Rappels d'étalonnage et plages pleine échelle configurables par l'utilisateur

Gaz et gammes
Ammoniac (NH3) | Électrochimique | 0–50 ppm, 0–100 ppm, 0–1000 ppm | -20 à +40 °C
Monoxyde de carbone (CO) | Électrochimique | 0–250 ppm, 0–500 ppm, 0–1000 ppm | -30 à +50 °C
Sulfure d'hydrogène (H2S) | Électrochimique | 0–25, 0–50, 0–100, 0–200 ppm | -40 à +70 °C (selon capteur)
Oxygène (O2) | Électrochimique | 0–25 % vol. | -20 à +50 °C
Gaz inflammables* | MEMS / Catalytique / Infrarouge | 0–100 % LIE | -40 à +75 °C (selon variante)
Options typiques : Acétylène, Benzène, Éthanol (IR), Heptane, Hydrogène, GPL, Méthane, Pentane, Propane

Caractéristiques / spécifications techniques

• Dimensions : H278 x L140 x P89 mm
• Poids : 4,1 kg
• Boîtier : acier inox 316
• Indice de protection : IP66
• Connexions : trois entrées M20 ou ½” NPT (bouchons amovibles certifiés sur certaines entrées)
• Alimentation : 14–30 VDC, consommation inférieure à 4 W
• Affichage : OLED 128 x 64 pixels ; LEDs ambre/rouge/vert et LED bleu +Ve
• Sorties : 4–20 mA source ou puits (Auto-Sense/manual) ; RS-485 Modbus RTU ; HART 7 (option)
• Relais optionnels : Alarme 1, Alarme 2, Défaut — SPCO 5 A, 230 Vac, configurables
• Journal d'événements : consultation à l'écran et téléchargement sur PC
• Température de fonctionnement : ATEX/IECEx -40 °C à +75 °C (FM jusqu'à +70 °C) ; modules capteurs variables
• Humidité : 0–95 % HR sans condensation
• Répétabilité : ±2 % FSD ; dérive zéro : ±2 % FSD/an max
• Homologations : ATEX, IECEx, FM (selon version), CE, INMETRO, CNEx et autres selon configuration
• Sécurité fonctionnelle : certifié SIL2 (IEC 61508, EN 50402)
