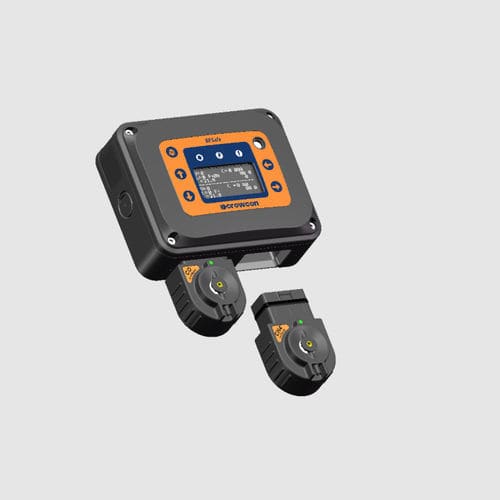

Détecteur de gaz BESafe

de méthanede monoxyde de carboned'hydrogène

Présentation
BESafe est un détecteur de gaz double canal conçu pour les systèmes de stockage d'énergie par batterie et autres environnements énergétiques critiques. Il permet la surveillance simultanée de deux gaz, intègre des capteurs intelligents remplaçables à distance, un affichage OLED local et des sorties d'alarme pour une détection rapide et une maintenance simplifiée sur site.

Principales fonctions

• Surveillance double gaz : deux capteurs sur un même transmetteur avec configuration flexible
• Détection de l'hydrogène (H2), du monoxyde de carbone (CO), du méthane (CH4) et d'autres gaz via capteurs catalytiques, électrochimiques ou infrarouges
• Capteurs intelligents distants pré-calibrés et remplaçables pour réduire les temps d'arrêt
• Affichage intégré 128×64 OLED affichant les deux canaux simultanément
• Alarme audiovisuelle : avertisseur 85 dB à 3 m ; LEDs Alimentation, Défaut, Alarme
• Sorties électriques : 2 × 4–20 mA, RS‑485 Modbus RTU ; relais SPDT pour Alarme 1, Alarme 2 et Défaut
• Enregistrement des données : 3000 enregistrements

Détection de l'emballement thermique

• Donne aux opérateurs le temps critique pour réagir
• Aide à prévenir l'aggravation des événements dangereux
• Permet des actions de sécurité rapides et fiables pour protéger les biens et le personnel

Surveiller les espaces difficiles d'accès

• Installation flexible et positionnement des capteurs à distance pour accéder aux zones confinées ou encombrées
• Facteur de forme compact facilitant le montage
• Réduit le câblage complexe en permettant aux capteurs d'être éloignés de l'unité principale

Réduction des temps d'arrêt et des coûts de maintenance

• Capteurs intelligents pré-calibrés avec besoins minimes d'étalonnage en service
• Modules capteurs remplaçables pour un remplacement rapide sur site
• Indicateur de durée de vie des capteurs pour une planification proactive de la maintenance

Accessoires (exemples)

• Capuchon de test du capteur C038001
• Tube à gaz 1 m (OD 6.4 x ID 3.2) C038002
• Couvercle de la fente du capteur C038004
• Câble de capteur à distance 1 m C038005
• Câble de capteur à distance 2 m C038006
• Câble de capteur à distance 5 m C038007
• Câble de capteur à distance 8 m C038008
• Câble de capteur à distance 10 m C038009
• Câble de capteur à distance 15 m C038010
• Presse-étoupe M20 C038003

Options de capteurs
Deux capteurs quelconques peuvent être montés sur un seul transmetteur. Les types catalytique, électrochimique et infrarouge sont pris en charge sur le même transmetteur.

Gaz | Type de capteur | Gamme | Plage de température | Plage d'humidité
Hydrogène (H2) | Catalytique | 0–25 % LIE, 0–100 % LIE | -20 à +60 °C | 0 à 95 % HR
Méthane (CH4) | Catalytique | 0–25 % LIE, 0–100 % LIE | -20 à +60 °C | 0 à 95 % HR
Monoxyde de carbone (CO) | Électrochimique | 0–50 ppm, 0–100 ppm, 0–200 ppm, 0–500 ppm, 0–1000 ppm | -10 à +50 °C | 15 à 90 % HR
Sulfure d'hydrogène (H2S) | Électrochimique | 0–25 ppm, 0–100 ppm | -30 à +50 °C | 15 à 90 % HR
Oxygène (O2) | Électrochimique | 0–25 % vol. | -20 à +50 °C | 15 à 99 % HR
Dioxyde de soufre (SO2) | Électrochimique | 0–100 ppm | -30 à +50 °C | 15 à 99 % HR
Dioxyde de carbone (CO2) | Infrarouge | 0–5 000 ppm, 0–5 % vol. | -20 à +50 °C | 0 à 95 % HR


Caractéristiques techniques

• Taille : 175 x 150 x 55 mm (émetteur) ; profondeur du capteur : 33,5 mm
• Poids : Base 550 g ; Adaptateur 169 g ; Plateau capteurs 65 g chacun
• Matériau du boîtier : Polycarbonate
• Indice de protection : IP65
• Entrée câble : Emplacement à percer M20 ; diamètre intérieur câble 4 mm, diamètre extérieur 6 mm
• Alimentation : 10–30 V DC (24 V DC nominal) ; 150 mA (3,6 W @ 24 V DC), 5 W max ; inrush <1,7 A
• Affichage : OLED 128×64, affichage simultané des deux canaux
• Sortie électrique : 2 × 4–20 mA ; RS‑485 Modbus RTU
• Relais : SPDT pour circuits de signal, 1 A à 24 V DC (Alarme 1, Alarme 2, Défaut)
• Sortie audiovisuelle : Avertisseur 85 dB à 3 m ; LED : Alimentation (verte), Défaut (jaune), Alarme (rouge)
• Température de fonctionnement (émetteur) : -40 °C à +75 °C (plages spécifiques aux capteurs à consulter)
• Humidité de fonctionnement : 0 à 99 % HR (sans condensation) ; plages spécifiques selon capteur
• Enregistrement des données : 3000 enregistrements
• Agréments : CE, ETL, RoHS ; UL 2075 (capteurs CO & CH4), UL 61010-1, EN 61010-1, EN 50270
• Garantie : 2 ans sur émetteur et capteurs
