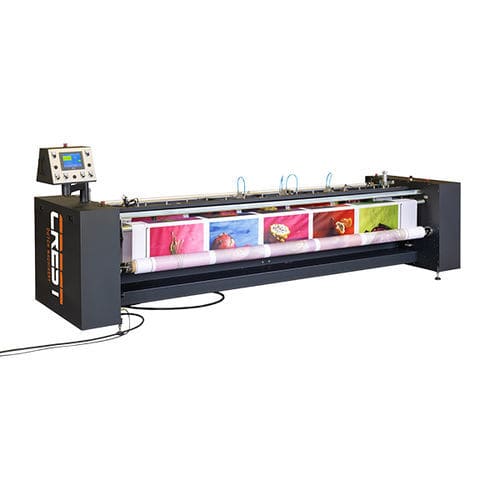

Rameuse rouleaux multiples ES 1600

pour l'imprimeriepour papier

Présentation
Le Roll Sheet Cutter (RSC) de Crest convertit des bobines maîtres flexibles en feuilles ou rouleaux plus étroits, découpés avec précision, pour les applications de signalétique, d'affichage et de conversion. Disponible en largeurs de travail 1600 mm et 3200 mm. Traite papier, film, vinyle, textiles techniques, PVC, polycarbonates, moquette et mousses fines. Contrôle automatisé de la tension du web avec un rouleau danseur mécanique pour un déroulage sans plis. Flux PLC contrôlé et écran tactile couleur rotatif. Architecture modulaire prenant en charge le cisèlement à froid et des couteaux chauffés pneumatiques en option.

Fonctions clés

• Coupe longitudinale (découpe en lanières) et coupe transversale haute vitesse en une seule passe.
• Couteaux de découpe par écrasement à froid heavy-duty pour le slitting longitudinal.
• Système de coupe transversale par cisaillement à grande vitesse pour feuilles à longueur programmable ; détection de repères optiques pour supports imprimés.
• Option couteaux chauffés pneumatiques pour sceller/bouter les bords des textiles.

Applications typiques

• Conversion de bobines maîtres en feuilles parfaitement carrées et prêtes à l'expédition à longueur programmable.
• Découpe au repère pour signalétique et impression grand format via capteurs optiques avancés.
• Séparation rapide roll-to-sheet en pleine largeur sans slitting (cycle de coupe transversale de 4 secondes possible).

Configuration modulaire & efficience
Châssis industriel heavy-duty conçu pour une haute disponibilité. L'ingénierie modulaire permet des changements rapides entre options de coupe froide et chauffée, arbres de réenroulement doubles et configurations d'extraction des déchets. Le rouleau danseur automatisé élimine le frottement du web pour un suivi constant et une qualité homogène à des vitesses de transport jusqu'à 15 m/min.

Idéal pour

• Transformateurs de signalétique, graphisme et affichage à grand volume.
• Finitions d'impression exigeant des flux automatisés précis et la découpe au repère.
• Conversion grand format et super-large jusqu'à 3200 mm.
• Slitting multi-voies, découpe des bords et coupe transversale simultanée.
• Textiles techniques et tissus nécessitant un scellement thermique optionnel des bords pour éviter l'effilochage.

Pourquoi il coupe avec précision

• Architecture intégrée slitting + cisaillement pour des longueurs programmables et répétables avec réglage micro de la rotation/obliquité (+/-5 mm) pour garantir l'équerrage.
• Moteur de capteurs optiques avancé détectant les repères imprimés et ajustant dynamiquement les coupes pour réduire les déchets entre images.
• Contrôle automatique de la tension du web associé à un danseur mécanique pour des flux sans tension et sans plis ; commande PLC et écran tactile rotatif pour l'opérateur.

Matériaux compatibles

• Papier
• Médias imprimés
• Tissus et textiles techniques
• Feuilles métalliques/foil
• Vinyle autocollant
• Films PVC
• Polycarbonates et films plastiques rigides
• Moquette
• Mousses fines/compressibles

Quand choisir le Roll Sheet Cutter

• Pour convertir des matériaux en bobine complexes en feuilles finies et carrées ou en rouleaux plus petits sur de nombreux substrats.
• Lorsque vous avez besoin de slitting longitudinal et de coupe transversale simultanée en une passe.
• Lorsqu'un traitement sans tension est requis pour des supports sensibles ou élastiques.
• Quand la coupe doit s'aligner précisément sur des repères imprimés.
• Pour travailler en formats standards ou super-larges jusqu'à 3200 mm avec configurations de réenroulement modulaires.
• Lorsqu'un scellement thermique optionnel des bords est nécessaire pour les textiles.

Questions fréquentes

• Largeurs de travail disponibles : 1600 mm et 3200 mm.
• Temps de cycle coupe transversale : environ 4 secondes (configuration haute vitesse).
• Vitesse de transport maximale : jusqu'à 15 m/min (selon configuration et matériau).
• Réglage de l'obliquité (skew) : micro-ajustable +/-5 mm pour l'équerrage.
• Option couteaux chauffés : couteaux pneumatiques pour la scellage des bords.
• Réenroulement : arbres doubles/twin pour roll-to-roll et multi-voies.
• Capacité de déroulage (option) : jusqu'à 80 kg.
• Garantie : 5 ans disponible avec contrat de service.

Caractéristiques / spécifications techniques

• Modèle / nom : Roll Sheet Cutter (RSC)
• Fabricant / marque : Crest
• Largeurs de travail : 1600 mm et 3200 mm
• Systèmes de coupe : couteaux cold crush-slitting ; coupe transversale par cisaillement ; couteaux chauffés pneumatiques optionnels
• Détection de repères : moteur de capteurs optiques avancé
• Gestion du web : contrôle automatique de la tension avec rouleau danseur mécanique
• Interface opérateur : PLC contrôlé, écran tactile couleur rotatif
• Vitesse / cycle : coupe transversale ~4 s ; vitesses de transport jusqu'à 15 m/min
• Réglage skew : micro-ajustement +/-5 mm
• Réenroulement : arbres doubles/twin
• Déroulage (option) : jusqu'à 80 kg
• Configurations supportées : roll-to-sheet, roll-to-roll, slitting multi-voies avec coupe et finition des bords
• Gestion des déchets : extraction dédiée (option)
• Garantie : 5 ans disponible avec contrat de service
