Machine de mesure tridimensionnelle sans bras R-Series™

de pièces complexespour applications automobilesbord de ligne

Les solutions R-Series™ de Creaform sont des systèmes de numérisation 3D rapides et précis conçus pour l’automatisation du contrôle qualité en production. Elles incluent des scanners sur MMT optique montés sur robot (MetraSCAN 3D-R™) et des cellules de mesure industrielles modulaires prêtes à l’intégration (CUBE‑R™).

Principaux composants et offres

• CUBE‑R™ : cellule de mesure industrielle modulaire pour intégration en usine, disponible en modèles standard clé en main M2™, M3™ et M4™ (prise en charge de pièces jusqu’à 2 m, 3 m et 4 m respectivement) et en configurations sur mesure.

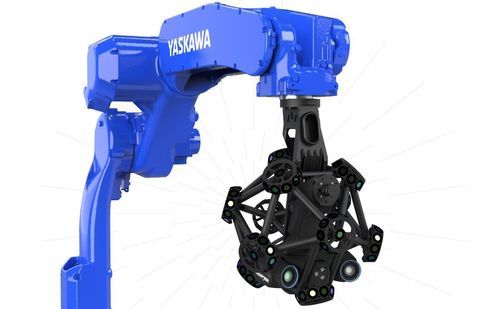

• MetraSCAN 3D-R™ : série de scanners sur MMT optique montés sur robots, conçus pour l’inspection en ligne et la production de masse, intégrant le référencement dynamique (C-Track) pour maintenir l’exactitude en présence de vibrations ou de mouvements.
• Options logicielles : intégration avec Creaform Metrology Suite (module Automatisation / jumeau numérique), Creaform.OS LTS pour support logiciel à long terme et programmation hors ligne pour chemins robots optimisés.
• Accessoires et options CUBE‑R : plaque de montage amovible, kit d’accès à distance sécurisé, système de positionnement 3D Virtek Iris™, kit de productivité pour numérisation parallèle et autres accessoires modulaires.

Atouts et cas d’usage

• Conçu pour l’automatisation du contrôle qualité : permet d’augmenter la productivité et la cadence d’inspection tout en conservant une exactitude métrologique en environnement d’atelier.
• Performant sur surfaces difficiles et sans préparation : technologies optiques et laser bleu permettant la capture sur surfaces brillantes et variées.
• Intégration robotique : compatible avec robots industriels et collaboratifs, déploiement clé en main pour intégrateurs et intégration facile dans les lignes de production.

Caractéristiques / spécifications techniques

• Exactitude atelier (référencement dynamique) : 0,025 mm.
• Performance volumétrique : valeurs publiées selon configuration (ex. 0,078 mm ou 0,064 mm selon modèle/configuration).
• Haute résolution : jusqu’à 0,015 mm (modèle BLACK|Elite HD).
• Cadence / taux de mesure : jusqu’à 1 800 000 mesures/s (MetraSCAN‑R BLACK|Elite) et jusqu’à 3 000 000 mesures/s (MetraSCAN‑R BLACK|Elite HD).
• Lignes laser et champ de vue : ex. 45 lignes laser, zone de numérisation 310 x 350 mm (BLACK|Elite) ; 69 lignes laser, zone 190 x 170 mm (BLACK|Elite HD).
• Certification et tests : tests d’acceptation basés sur VDI/VDE 2634 Partie 3 et ISO 10360 ; laboratoire accrédité ISO/IEC 17025:2017.
• Modularité CUBE‑R : conception modulaire, évolutive et configurable pour différentes tailles de pièces ; modèles standard M2™, M3™, M4™.
• Fonctionnalités logicielles : Automatisation (module de programmation hors ligne), compatibilité avec Creaform Metrology Suite et logiciels tiers de métrologie.
