Appareil de mesure dimensionnelle pour opérations manuelles HandySCAN 3D MAX

Aperçu
La série HandySCAN 3D MAX Series™ est conçue pour l’inspection de pièces de grande taille et l’usage industriel quotidien. Scanners 3D portables, sans fil et de niveau métrologique, capables d’acquérir des mesures 3D précises sur des pièces et structures complexes sans préparation de surface. La série propose une génération instantanée de maillage, un écran intégré et des workflows intégrés pour accélérer le passage de la numérisation au rapport.

Principaux avantages

• Optimisé pour l’inspection de grandes pièces, assemblages, outillages et structures surdimensionnées
• Pas de préparation de surface requise pour la plupart des matériaux et finitions
• Fonctionnement portable et sans fil avec kit de mobilité optionnel pour une numérisation sans câbles autour de grandes pièces

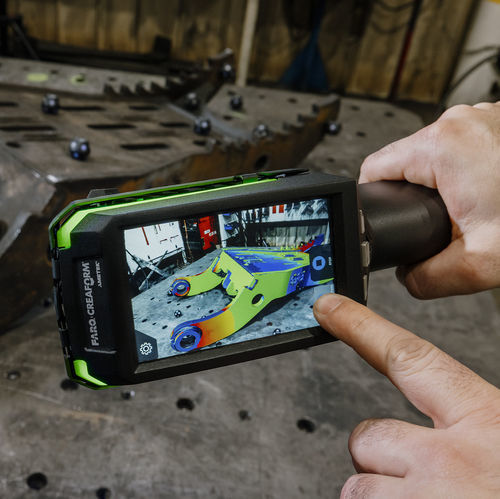

• Écran intégré avec flux guidés et visualisation du maillage en temps réel pour un onboarding plus rapide
• Génération instantanée de maillages et fichiers prêts à l’emploi pour réduire le temps scan→rapport

Performance et ergonomie
La série MAX offre une acquisition de données à grande vitesse, un retour visuel immédiat et une exactitude métrologique même en environnements contraignants. L’écran intégré maintient le maillage et la pièce physique dans la même ligne de vue pour améliorer l’ergonomie et réduire la durée des inspections.

Accréditation et confiance de mesure
Le système délivre des résultats accrédités (ISO 17025) et est conforme à la norme VDI/VDE 2634 partie 3. La photogrammétrie intégrée étend l’exactitude volumétrique et la robustesse pour les mesures à grande échelle et diminue la sensibilité aux instabilités environnementales courantes.

Logiciel intégré et intelligence
Creaform.OS est inclus et assure la synergie matériel–logiciel avec des fonctionnalités telles que Smart Resolution, Automatic Shutter, Live Mesh Visualization, détection d’objectifs pilotée par IA et rétroaction en temps réel—facilitant une acquisition optimale et des maillages de haute qualité.

Applications typiques

• Inspection dimensionnelle et contrôle qualité de grandes pièces en aérospatial, transport, équipements lourds, énergie, mines et construction navale
• Rétro‑ingénierie d’outillages, moules et assemblages de grande taille sans modèle CAO
• Maintenance, réparation et révision (MRO) : documentation d’éléments usés/endommagés, comparaison au nominal CAO et génération de modèles 3D pour planification de réparation
• Essais non destructifs (NDT) intégrés à des chaînes logicielles dédiées

Solutions complémentaires
La série MAX s’intègre aux suites Creaform Metrology et Creaform Integrity pour inspection, Scan‑to‑CAD et workflows NDT, fournissant des maillages exploitables en production et compatibilité avec les outils CAO et d’analyse en aval.

Caractéristiques / spécifications techniques

• Nom de la série : HandySCAN 3D MAX Series™
• Exactitude déclarée (référence série) : 0,075 mm (0,0030 in)
• Scan→maillage : génération instantanée de maillage (scan→maillage en quelques secondes)
• Approche volumétrique : photogrammétrie intégrée pour étendre l’exactitude volumétrique et la robustesse
• Accréditation : ISO 17025 ; conformité VDI/VDE 2634 partie 3
• Ergonomie : écran intégré pour visualisation du maillage en temps réel et workflows guidés
• Mobilité : fonctionnement sans fil possible avec le kit de mobilité pour une opération sans ordinateur autour de grandes pièces
• Fonctionnalités intelligentes (Creaform.OS) : Smart Resolution, Automatic Shutter, Live Mesh Visualization, détection d’objectifs IA, rétroaction en temps réel
• Exemples de spécifications modèles (comparatif) : HandySCAN MAX EVO™ — Exactitude 0,150 mm ; Exactitude volumétrique 0,150 mm + 0,020 mm/m ; Résolution 0,04 mm ; Débit 2 250 000 mesures/s
• HandySCAN MAX EVO Elite™ — Exactitude 0,075 mm ; Exactitude volumétrique 0,075 mm + 0,010 mm/m ; Résolution 0,04 mm ; Débit 2 250 000 mesures/s
• Référence : HandySCAN 3D BLACK Series présentée uniquement à titre de comparaison (séries et spécifications différentes)
