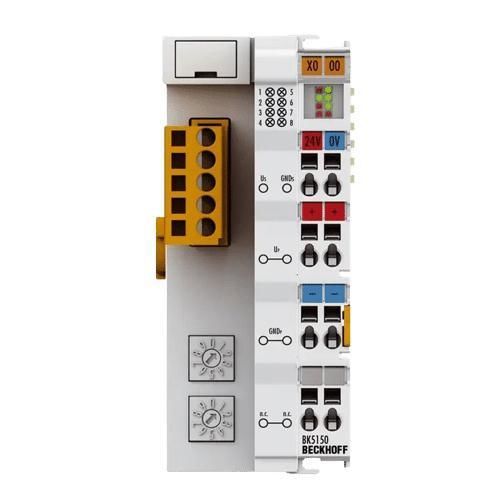

Bloc de jonction sur rail-DIN BK5150

pour module E/Scompact

Description du produit
Le coupleur de bus BK5150 pour les automates COMPACT CANopen étend le système de terminaux de bus Beckhoff par un module compact et optimisé en coût. Il prend en charge jusqu'à 64 terminaux de bus ; avec l'interface d'extension K‑Bus (KL9020 et KL9050), jusqu'à 255 terminaux peuvent être raccordés. Le coupleur propose la détection automatique de la vitesse de transmission jusqu'à 1 Mbaud et deux commutateurs de sélection d'adresse. Un connecteur ouvert 5 broches pour la connexion terrain est fourni ; le connecteur optionnel ZS1052-3000 avec résistance de terminaison intégrée peut être installé.

Caractéristiques

• Prise en charge : 64 terminaux (jusqu'à 255 avec KL9020 / KL9050)
• E/S numériques : jusqu'à 960 signaux
• E/S analogiques : jusqu'à 60 signaux
• PDOs (CANopen) : 16 Rx / 16 Tx
• Fonctions CANopen : life/node guarding, heartbeat, emergency object, mapping des objets, store/restore
• Détection automatique de la vitesse jusqu'à 1 Mbaud
• Attribution d'adresse : deux commutateurs de sélection
• Connecteur de bus : connecteur ouvert 5 broches (prise incluse)
• Accessoire optionnel : connecteur ZS1052-3000 avec résistance de terminaison intégrée
• Configuration : logiciel KS2000 ou via l'automate

Spécifications techniques

• Modèle : BK5150
• Protocole de bus : CANopen
• Compatibilité : système de terminaux Beckhoff (automates COMPACT CANopen)
• Terminaux supportés : 64 (jusqu'à 255 avec KL9020 / KL9050)
• E/S numériques : jusqu'à 960 entrées/sorties
• E/S analogiques : jusqu'à 60 entrées/sorties
• PDOs : 16 Rx / 16 Tx
• Vitesse : détection automatique jusqu'à 1 Mbaud
• Connectivité : connecteur ouvert 5 broches (prise incluse) ; connecteur de terminaison optionnel ZS1052-3000
• Configuration : KS2000 ou via contrôleur
