Machine d'essai de pression VBT Deluxe

de courantcontrôlable par PCpour soupape

Produit

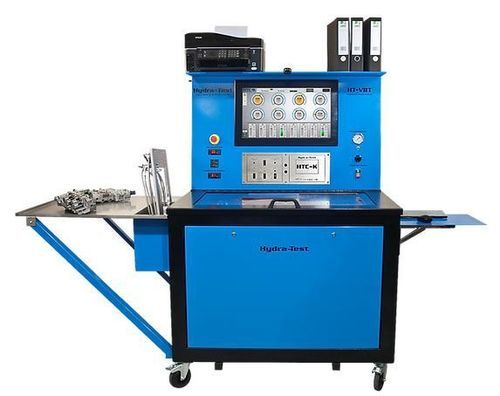

Le VBT Deluxe est un banc d'essai de corps de valve conçu pour effectuer des tests hydrauliques et électriques sur des corps de valve complets de boîtes de vitesses automatiques et sur des solénoïdes individuels. Il reproduit les conditions de fonctionnement de la transmission (différentes vitesses et pressions) et fournit des comparaisons graphiques par rapport à des données de référence pour détecter des solénoïdes endommagés, des soupapes/alésages usés ou des pistons défectueux.

Caractéristiques

• Connexions de tuyaux à montage rapide simplifiées
• PC 64 bits haute spécification avec Windows 10 Professional
• Écran tactile industriel 24" montage en panneau
• Scripts de test pré-écrits compilés par des reconstruiseurs expérimentés
• Service de sauvegarde gratuit inclus avec chaque système
• Conception et fabrication 100 % Royaume-Uni avec technologie propriétaire
• Capacité de mise à jour logicielle à distance
• Assistance matérielle en Amérique du Nord et service sur site disponible
• Formation technique sur site disponible

Logiciel / Contrôleur
Le système utilise le logiciel interne HTC pour exécuter des séquences de test qui émulent les performances de la transmission sur plusieurs vitesses et conditions de pression. Les scripts enregistrent les pressions et génèrent des affichages graphiques précis comparant l'unité testée à un corps de valve de référence neuf du même modèle. Le contrôleur HTC-S gère l'acquisition des données, propose une interpolation pour un contrôle PWM fluide des solénoïdes, un calculateur de pourcentage de limites et un éditeur pour séquences de test complexes personnalisées.

Bibliothèque de résultats de référence
Le VBT Deluxe est livré avec une vaste bibliothèque de références couvrant de nombreuses transmissions automatiques courantes. Les résultats de référence servent de modèles et de points de comparaison pour aider les techniciens, débutants comme expérimentés, à évaluer rapidement et de manière cohérente le comportement des solénoïdes et des corps de valve.

Plaques adaptatrices et accessoires
Hydra-Test fournit des plaques adaptatrices en aluminium de précision (plaques de test de corps de valve) avec insertions filetées en acier et tuyaux tressés pour reproduire l'hydraulique en véhicule. De nouvelles plaques sont régulièrement développées pour couvrir les transmissions récentes. L'option 0AM / DQ200 vérifie la performance de la pompe, la dégradation du moteur de pompe, la perte de pression, l'ampérage du solénoïde et les fuites internes/externes.

Rapports, fiches techniques et formation
Le système peut générer des rapports PDF (mode Scénario de test) qui comparent visuellement les résultats aux données de référence. Des guides vidéo et des documents PDF d'accompagnement sont fournis ; des formations virtuelles ou sur site sont disponibles pour les procédures complexes. Diffentes options de formation et d'assistance sont proposées, y compris l'assistance à distance et les sessions sur site client.

Caractéristiques techniques

• Nom du modèle : VBT Deluxe
• Marque : Hydra-Test
• Contrôleur : HTC-S Unit Controller (contrôleur propriétaire Hydra-Test)
• PC : PC 64 bits sous Windows 10 Professional
• Écran : écran tactile industriel 24" montage en panneau
• Capacités de test : tests hydrauliques et électriques de corps de valve complets et de solénoïdes individuels ; comparaison graphique vs référence
• Scripts de test : scripts pré-écrits pour corps de valve pris en charge ; éditables via HTC Editor avec interpolation pour solénoïdes PWM
• Bibliothèque de référence : base de données étendue de résultats de référence incluse
• Plaques adaptatrices : plaques adaptatrices en aluminium de précision avec inserts filetés en acier et tuyaux tressés
• Option 0AM (DQ200) : vérifie la performance de la pompe, la dégradation du moteur, la perte de pression, l'ampérage du solénoïde et les fuites
• Système d'huile : chauffe-huile standard ; réservoir isolé et trop-plein ; huile de test à température contrôlée
• Pressions de test typiques : pressions de ligne de transmission référencées 4–20 bar ; scénarios de test pouvant simuler jusqu'à ~25 bar en conditions maximales
• Connectivité/mises à jour : capacité de mise à jour logicielle à distance
• Fabrication : conception et fabrication Royaume-Uni
