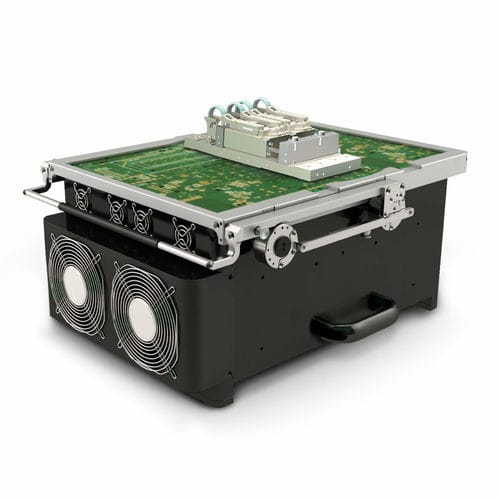

Système de test pour l'industrie électronique DMT EVO

pour la recherche et développementde laboratoirede circuits intégrés analogiques

Présentation
Le DMT EVO est un système ATE compact pour signaux mixtes et numériques, conçu pour la caractérisation et la validation d'IC en R&D, laboratoire, pré‑production et post‑production. Le châssis modulable accepte jusqu'à 5 emplacements permettant d'assembler sources d'alimentation, modules numériques, AWG/digitiseurs et unités de mesure sur une même plateforme évolutive. Le pilotage s'effectue depuis une interface graphique intuitive et est accéléré par Kronos, générateur automatique de programmes de test.

Avantages clés

• Empreinte très réduite offrant une forte densité de ressources pour laboratoire et pré‑production.
• Générateur automatique Kronos pour réduire le temps de développement des tests.
• Outils de debug intégrés, dont un oscilloscope pour l'analyse et la mise au point.
• Combinaisons modulaires flexibles — jusqu'à 5 emplacements configurables.
• Conçu pour la caractérisation des circuits analogiques et mixtes tout au long du cycle produit.

Points forts du produit

• Architecture mainframe modulaire (jusqu'à 5 emplacements) pour intégration évolutive d'instruments.
• Haute intégration matérielle offrant des ressources étendues dans un encombrement minimal.
• Logiciel Kronos convertissant les descriptions de test en code test optimisé.
• Interface graphique adaptée aux concepteurs et ingénieurs test, limitant les besoins en programmation.
• Adapté à la validation en labo, R&D, pré‑production et tests finaux sur dispositifs conditionnés.

Capacités instrumentales incluses (par emplacement et par système)

• Sorgenti DC (DCS) : familles HP, MP et LP couvrant différentes plages de puissance.
• I/O numériques : canaux numériques à haute densité avec mémoire de pattern et prise en charge DSIO.
• Mesures temporelles, metrologie différentielle, AWG et digitiseur pour captation analogique et synchronisation précise.
• Picoampèremètre pour mesures de courant très faibles avec haute résolution et précision.

Caractéristiques techniques

• Modèle (dénomination commerciale) : DMT EVO
• Architecture système : châssis modulaire, jusqu'à 5 emplacements (configurable)
• Dimensions (D × W × H) : 500 mm × 350 mm × 230 mm
• DCS HP : 8 canaux, ±80 V / ±10 A (floating)
• DCS MP : 40 canaux, -80 V / +110 V @ ±4 A
• DCS LP : 80 canaux, -80 V / +110 V @ ±200 mA
• Canaux numériques : jusqu'à 256 canaux numériques par emplacement (200/400 MHz)
• PPMU numérique : 256 PPMU par carte
• Plage électrique I/O numérique : −1.25 V à 6.75 V ; 50 mA drive ; charge active ±12 mA
• Mémoire pattern / DSIO : 64 M pattern et 32 M DSIO (par ressource concernée)
• AWG / Digitiseur / TMS / Meter différentiel : 8 canaux AWG 400 MSPS ; 8 canaux digitiseur 80 MSPS (TMS) ; 8 meters différentiels
• Densité AWG & digitiseur : jusqu'à 16 AWG/digitiseur par emplacement (selon configuration)
• Mesure temporelle & metrologie différentielle : support jusqu'à 32 mux4
• Picoampèremètre : plage 2 nA à 2 µA (précision jusqu'à ±20 pA)
• Logiciel : interface graphique ; Kronos générateur automatique de programmes de test inclus
• Cas d'usage typiques : caractérisation d'IC, développement de tests mixed‑signal, R&D, labo et pré‑production
