Cabine de peinture ouverte CORAL

pour pièces détachéesà filtreà filtre au charbon actif

Vue d'ensemble

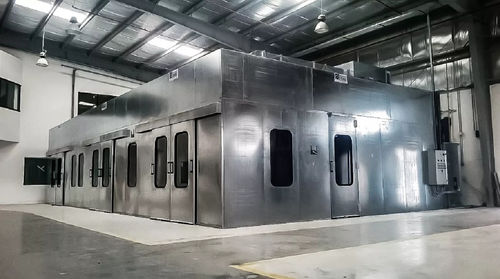

Les cabines pressurisées CORAL sont des enceintes industrielles modulaires conçues pour offrir des zones de peinture, de séchage et de traitement d'air contrôlées et protégées des contaminations externes. Elles peuvent être intégrées aux cabines TECNODRY / EURODRY (séchage à air sec) ou aux cabines ZINCOVELO (voile d'eau) et composer avec systèmes de pressurisation, unités CTA, générateurs d'air chaud et post‑filtration KARB en option.

Points forts

• Cabines pressurisées pour peinture, séchage et environnements sans poussière
• Construction modulaire en panneaux sandwich, galvanisée ou peinte sur demande
• Compatibilité avec TECNODRY/EURODRY et ZINCOVELO
• Plafond filtrant de réinjection pour distribution uniforme de l'air traité
• Unité CTA ou générateur d'air chaud pour apport d'air conditionné
• Système électronique automatique de régulation de pression avec capteurs et variateurs maître/esclave
• Air extérieur filtré introduit à température constante pour maintenir la surpression
• Réduction de la consommation énergétique par commande automatique du débit d'air
• Commande par écran tactile avec affichage des paramètres et de l'état des filtres
• Éclairage IP65 (2×36 W) et options de portes coulissantes, pliantes ou battantes
• Post‑filtration KARB possible pour solvants organiques et vapeurs de peinture
• Configurations et dimensions personnalisables selon flux de production

Description technique
La cabine est fabriquée en panneaux sandwich modulaires, paroi intérieure ou extérieure en tôle pliée de 1,5 mm et noyau isolant en laine de roche 80 kg/m³. Empreintes disponibles (exemples) : 3×4, 3×6, 3×8, 4×4, 4×6, 4×8, 5×6, 5×8, 5×10, 5×12, 6×6, 6×8, 6×10, 6×12 m. Hauteur utile sous plafond filtrant : 3 m. Éléments configurables : alternance panneaux vitrés/pleins, portes doubles 2 × 2,1 m H ou simples 1 × 2,1 m H, éclairage IP65 tous les 2 m, plénum filtrant, tableau électrique et raccords vers CTA ou générateur.

Unités CTA et post‑filtration KARB
Les unités CTA fournissent l'air filtré pour la pressurisation avec ou sans chauffage ; plage de débits 6 000–26 000 m³/h (modèles CTA1–CTA5), puissances ventilateur 3–7,5 kW, niveaux sonores 69–74 dB(A). L'unité KARB traite les émissions gazeuses : débits 9 500–29 000 m³/h, charbon actif 330–550 kg, épaisseur lit 80 mm, vitesse de traversée max 0,5 m/s, temps de contact ≈ 0,16 s ; comprend panneaux ondulés régénérables et ventilateur double admission.

Fonctionnement
L'air extérieur filtré est traité par la CTA ou le générateur d'air chaud puis injecté via le plénum filtrant à température constante, créant une pression positive limitant l'entrée de poussières. L'air chargé d'overspray est aspiré vers le système de filtration ; un ventilateur centrifuge évacue l'air filtré à l'extérieur. Les capteurs renvoient des signaux 4–20 mA ou 0–10 V vers un variateur maître qui pilote un variateur esclave pour régler les ventilateurs d'admission et d'extraction. L'écran tactile permet la configuration et la surveillance de l'usage et de l'encrassement des filtres.

Caractéristiques / spécifications techniques

• Construction : panneaux sandwich modulaires, tôle 1,5 mm + laine de roche 80 kg/m³
• Dimensions disponibles : exemples 3×4 à 6×12 m; hauteur utile sous plénum : 3 m
• Portes : double 2 × 2,1 m H ou simple 1 × 2,1 m H (configurable)
• Éclairage : 2×36 W IP65, tous les 2 m sur les côtés longs
• CTA : 6 000–26 000 m³/h (CTA1–CTA5); puissance ventilateur 3–7,5 kW; son 69–74 dB(A)
• KARB : 9 500–29 000 m³/h; charbon actif 330–550 kg; lit 80 mm; vitesse max 0,5 m/s; temps contact 0,16 s
• Cabines four : régulation température jusqu'à 40 °C
• Commande : écran tactile, capteurs pression, variateurs maître/esclave
• Options : portes coulissantes/battantes/pliantes, hublots, plénum filtrant, post‑filtration KARB, armoires four/filtre
