Contrôleur d'alimentateur SmartConnex

Vue d'ensemble
K-Tron SmartConnex fournit le contrôle intégré, la diagnostics et la connectivité pour les systèmes de dosage industriels. Il prend en charge les peseuses à bande, doseurs en perte de poids, doseurs volumétriques, stations de batch, débitmètres, pompes pour solides en vrac (BSP), équipements PID et systèmes de recharge pneumatique. SmartConnex place l'intelligence au niveau de chaque doseur tout en permettant une supervision au niveau de la ligne et une connexion aux systèmes hôtes.

Avantages clés

• Intelligence de contrôle située sur le doseur pour une gestion distribuée
• Moins de composants et de câblage, réduisant les coûts d'installation
• Configuration simple avec peu de programmation
• Options d'intégration pour convoyeurs à vide et agitateurs verticaux
• Amélioration de la précision gravimétrique à court terme
• Diagnostics et configuration à distance
• Connectivité hôte au niveau machine et ligne

Architecture de contrôle simple
Chaque système SmartConnex combine une carte de contrôle et un module d'entraînement moteur (KCM) par doseur avec des interfaces opérateur optionnelles. Les interfaces comprennent la KSU-II pour une unité et la K-Vision-III pour la gestion de ligne ; elles peuvent être utilisées seules ou ensemble selon les besoins de l'application.

Contrôles SmartConnex — Composants clés

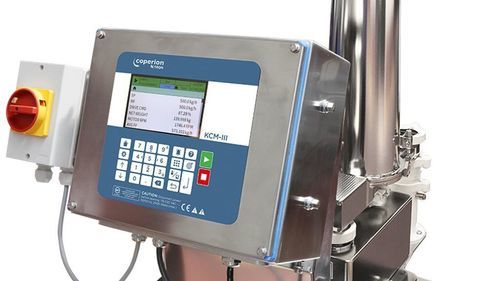

Module de contrôle KCM-III
Le KCM-III intègre la commande du doseur et l'entraînement moteur dans un boîtier compact en acier inoxydable avec écran LCD 5 pouces, aide contextuelle, Ethernet intégré et Wi‑Fi en option, et une interface web accessible. Il est prêt pour les fonctions Industrie 4.0 telles que maintenance prédictive, options de service électronique, OEE, détection d'anomalies et optimisation machine.

Interface utilisateur KSU-II (unité unique)
Interface économique pour un seul doseur, utilisable comme écran portable pour la maintenance ou la configuration. La KSU-II affiche un doseur à la fois, peut basculer entre plusieurs doseurs et se mettre en réseau avec plusieurs KCM.

Contrôleur de ligne K-Vision-III
La K-Vision-III gère jusqu'à 24 appareils sur une ligne via un écran tactile couleur 15 pouces. Elle offre la saisie de recettes, des vues d'ensemble du processus, la surveillance en temps réel des doseurs et des fonctions configurables de graphiques et de tendances pour l'analyse des performances.

Fonctionnalités
Modulation de la vitesse de la vis
Traite les pulsations d'écoulement dans les doseurs en perte de poids à vis simple en enregistrant les pulsations et en adaptant les commandes d'entraînement pour lisser le débit massique.

• Précision à court terme généralement améliorée d'un facteur 2
• Amélioration notable de la précision 2‑sigma à un temps d'échantillonnage de 10 s
• Idéal pour faibles débits (vitesse < 1 rotation de vis/s)

Remplissage optimisé des doseurs (Smart Refill)
Pendant la recharge de trémie, Smart Refill mémorise les performances gravimétriques récentes à différents poids de trémie et ajuste la vitesse de la vis pour compenser les variations de densité, maintenant la précision et lissant le retour au contrôle gravimétrique complet.

Pesée insensible aux vibrations (filtrage numérique dynamique / SFT)
Le filtrage dynamique identifie et supprime en continu les composantes inertielles parasites des mesures de poids dues aux vibrations et aux chocs, améliorant les performances gravimétriques en environnements exigeants.

• Réduit les erreurs de pesée liées aux vibrations ambiantes
• Améliore la qualité du signal pour un dosage gravimétrique haute précision

Caractéristiques techniques

• Famille de produits : SmartConnex Dosiersteuerungen
• Dispositifs pris en charge : peseuses à bande, doseurs en perte de poids, doseurs volumétriques, stations de batch, débitmètres, BSP, équipements PID, systèmes de recharge pneumatique
• Nombre maximum d'appareils contrôlables (avec K-Vision-III) : jusqu'à 24 appareils par ligne
• Caractéristiques KCM-III : contrôle intégré + entraînement moteur, écran 5", aide contextuelle, boîtier inox, Ethernet intégré, Wi‑Fi en option, interface web, préparation Industrie 4.0
• KSU-II : interface économique pour unité unique, affichage portable pour maintenance/configuration, réseau multi-KCM
• K-Vision-III : écran tactile 15", saisie de recettes, surveillance en temps réel, graphiques et tendances
• Algorithmes de contrôle : modulation de la vitesse de la vis, Smart Refill, filtrage numérique dynamique (SFT)
• Fonctionnalités : diagnostics/configuration à distance, connectivité hôte, amélioration de la précision à court terme
