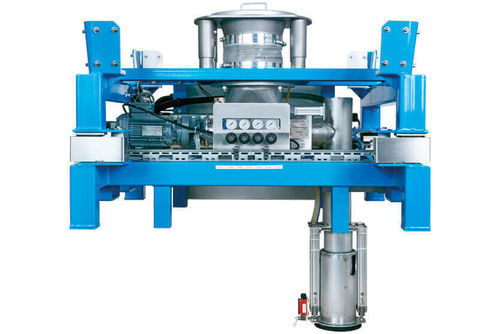

Station de dosage ADD-A-LOT

Présentation
Le ADD-A-LOT de Coperion est une station d'extraction et de dosage automatisée conçue pour les systèmes de gestion multi-ingrédients (MIH). Elle relie les conteneurs de stockage aux conteneurs de réception/premix pour permettre l'extraction contrôlée et le dosage précis de matériaux en vrac. Le dosage s'effectue par un système de contrôle par pesée. Le nombre de stations ADD-A-LOT dans un MIH est ajustable ; jusqu'à 8 stations peuvent doser simultanément dans un même récipient de mélange. La géométrie de la vis est choisie selon les caractéristiques du produit en vrac. Une vanne papillon pneumatique ou un clapet d'arrêt à l'aval empêche l'aspersion de matériau. Des aides d'extraction mécaniques et pneumatiques supplémentaires peuvent être installées pour faciliter l'évacuation complète.

Aides d'extraction typiques et soutien à la vidange

• Aides d'extraction standard pour éviter la formation d'arcs et permettre la vidange complète des trémies, IBC ou big-bags.
• Marteau pneumatique couramment utilisé ; des vibrateurs et autres aides mécaniques sont également possibles.
• Le choix des aides dépend des propriétés du produit et des exigences du procédé.

Principes de pesée

• Enregistrement de poids additif : Le récipient de réception (premix) est pesé pendant le dosage. Tout le matériel de dosage est mécaniquement isolé du récipient pesé afin de ne pas influencer la mesure. La liaison entre la station d'extraction et le récipient premix se fait par aspiration et un couvercle fixe. Avantage : moins d'appareils de pesage nécessaires pour doser plusieurs composants.
• Enregistrement de poids soustractif : Les variations de poids des conteneurs de stockage sont enregistrées via des cellules de charge intégrées dans la structure de la station d'extraction. Cela permet la dosage simultané de plusieurs composants dans un même récipient et autorise une liaison mécanique entre la station et le récipient premix. Chaque récipient premix est équipé d'un couvercle individuel et un soufflet à la sortie assure l'étanchéité mécanique.

Exemples de composants système représentatifs

• Station d'extraction pour le dosage de matériaux en vrac à partir de trémies échangeables, IBC et big-bags.
• Balance liquide pour la pré-dosage de plusieurs liquides (exemple : pré-dosage jusqu'à 6 liquides).
• Station d'accouplement intelligente pour la connexion de plusieurs lignes de transfert avec affichage et vérification RFID (exemple : connexion de 20 lignes).

Caractéristiques techniques

• Marque : Coperion
• Produit : Station d'extraction et de dosage automatisée pour matériaux en vrac (ADD-A-LOT)
• Modèle / Dénomination : ADD-A-LOT
• Application : Extraction et dosage de matériaux en vrac dans des systèmes MIH
• Nombre de stations de dosage par MIH : ajustable ; jusqu'à 8 stations peuvent doser simultanément dans un même récipient de mélange
• Contrôle de dosage : système de contrôle par pesée
• Modes de pesée : enregistrement de poids additif (pesée du récipient de réception) et enregistrement de poids soustractif (pesée des conteneurs de stockage via cellules de charge)
• Vannes de sortie : vanne papillon pneumatique ou clapet d'arrêt pour éviter l'aspersion
• Aides d'extraction : marteau pneumatique (standard), vibrateurs et autres aides mécaniques/pneumatiques
• Géométrie de la vis : sélectionnée selon le matériau en vrac
• Compatibilité des conteneurs : trémie échangeable, IBC, big-bag et récipients premix avec couvercles individuels
• Options d'accouplement : stations d'accouplement intelligentes pour plusieurs lignes de transfert (avec affichage et RFID)
• Exemple de pré-mélange liquide simultané : balance liquide pour la pré-dosage jusqu'à 6 liquides (option système)
