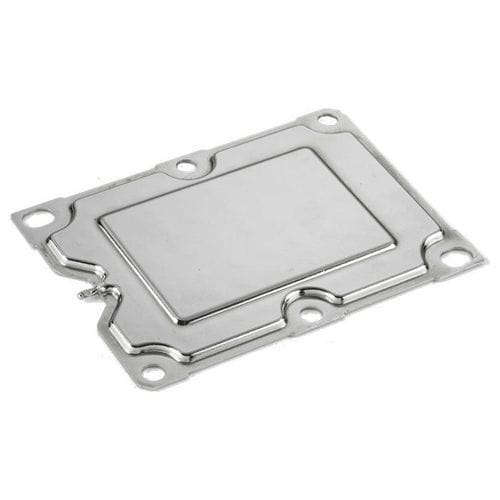

Dissipateur thermique à chambre à vapeur

en aluminiumpour électronique

Une chambre de vapeur est un caloduc de rabotage qui comprend : un évaporateur (qui entre en contact avec la zone d'apport de chaleur) une chambre de vapeur scellée contenant un fluide de travail (voir ci-dessous) qui transfère la chaleur de l'évaporateur au condenseur un condenseur où la chaleur transférée se refroidit sur les surfaces du condenseur Dissipation thermique bidimensionnelle. Les chambres à vapeur sont souvent confondues avec les caloducs, et bien qu'elles présentent certaines similitudes, elles sont très différentes. Les caloducs conduisent la chaleur à distance d'une extrémité à l'autre dans une structure linéaire, tandis que les chambres à vapeur répartissent uniformément la chaleur dissipée. Pendant le fonctionnement de la chambre de vapeur, la "source de chaleur" transfère l'énergie thermique au côté évaporateur de la chambre de vapeur. Cette chaleur transforme le liquide (de travail) de la chambre hermétique en "vapeur" La vapeur se refroidit ensuite, via les mèches, sur les surfaces du condenseur où la chaleur sera éliminée par refroidissement par convection, par convection d'air forcée ou par refroidissement liquide. Une fois la vapeur refroidie en liquide, elle retourne à l'évaporateur par capillarité et le cycle se répète continuellement, faisant de la chambre de vapeur un dispositif de gestion thermique très efficace.
