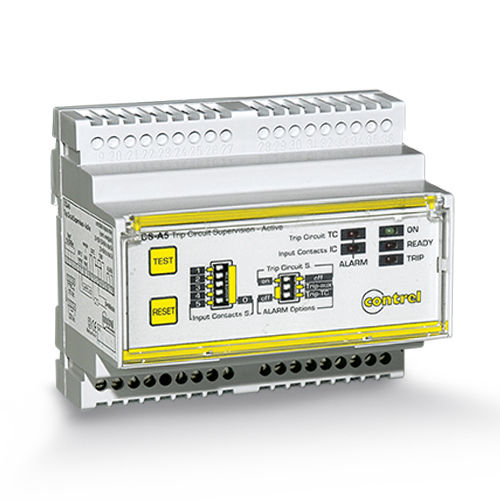

Relais de surveillance de circuit de déclenchement TCS-A5

ACDCsur rail DIN

TCS-A5 Contrôle permanent avec actionneur du circuit de sécurité Actionneur du circuit de sécurité selon la norme CEI 64/8 Introduction Gamme TCS Nom du produit TCS-A5 Type de produit Dispositif pour le contrôle permanent des circuits de sécurité avec actionneur pour l'ouverture du circuit de secours Caractéristiques techniques Tension du réseau de commande 110...240 VAC/DC 20...60 VAC/DC (en option) Tension d'alimentation 110...240 VAC 110 VDC (en option) 24...48 VAC/DC (en option) Délai de mise sous tension 150 ms Consommation électrique 5 VA (max) Délai d'activation de la sortie TRIP 150 ms Impulsion de la sortie TRIP en cas de panne de courant 100 ms Fonction de test Local Fonction de réinitialisation Local A distance Relais de sortie 2 inverseurs (TRIP+SAFE, ALARM) 5 A (240 VAC) 0,3 A (110 VDC) 2 A (48 VDC) Indications de l'afficheur LED verte (alimentation ON) LED rouge TRIP (intervention du relais) LED rouge ALARME (défaut du circuit de sortie) LED rouge ALARME (défaut du circuit de contact d'entrée) LED rouge READY (dispositif prêt pour l'activation de la sortie) Microrupteurs Réglage du nombre de contacts d'entrée contrôlés, même en cas de court-circuit avec des résistances Réglage des modes de fonctionnement en cas d'alarme et activation/désactivation du "circuit de déclenchement" Mode de montage Rail DIN 6 modules Normes EN 61010-1 EN 61551-1 EN 61326-1 EN 61326-2-4 CEI 64-8/464.1 64-8/465.5 64-8/537.4.3 Poids 500g Environnement Degré de protection IP40 en façade IP20 sur les terminaux Humidité relative 5...95 Température de fonctionnement -10...+60 °C Température de stockage -20...+70 °C Options Espansione circuiti sottocontrollo dispositif TCS-R6 Modelli disponibili Tension d'alimentation : 110...230 VAC | Vc : 100...240 VAC/DC Tension d'alimentation : 24...48 VAC/DC | Vc : 20...60 VAC/DC Tension d'alimentation : 110...230 VCA | Vc : 20...60 VCAC/DC Tension d'alimentation : 24...48 VAC/DC | Vc : 100...240 VAC/DC
