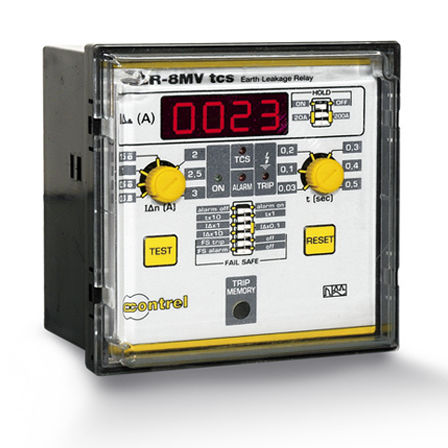

Relais de protection de courant ELR-8V series

de fuite à la terrede circuit de déclenchement2NO/NF

Relais de protection contre les défauts à la terre à 2 seuils de déclenchement, encastrable. Transformateur de courant externe. Mesure du courant de défaut. Affichage numérique. Sécurité intégrée. Indicateur à drapeau. • Relais de fuite à la terre de type A • 2 relais de sortie dotés chacun d'un contact inverseur, configurables en 2 déclenchements ou 1 déclenchement et 1 alarme • Préalarme et fonctionnement en mode « fail-safe » configurables • Contrôle automatique de la connexion du transformateur toroïdal • Voyant LED d'alimentation vert (ON) • Voyant LED rouge de déclenchement du relais (TRIP) • Voyant LED rouge de pré-alarme de déclenchement (ALARM) • Bouton TEST en façade • Réarmement manuel via le bouton RESET en façade ou par fermeture d'un contact à distance • Réarmement automatique par fermeture d'un contact à distance ou par connexion d'un cavalier à l'arrière • Contrôle constant du circuit relais-toroïde • Indicateur à drapeau (TRIP MEMORY) (ELR-8mVtcs uniquement) • Mesure et affichage numériques du courant de défaut avec mémoire de valeurs de déclenchement configurable (ELR-8mVtcs uniquement) • Test de fonctionnement du circuit de déclenchement par shunt (TCS) (modèles ELR-8tcs et ELR-8mVtcs uniquement) • Boîtier encastrable 96 x 96 mm avec couvercle transparent • Indice de protection CEI : bornes IP20, face avant IP40 avec couvercle
