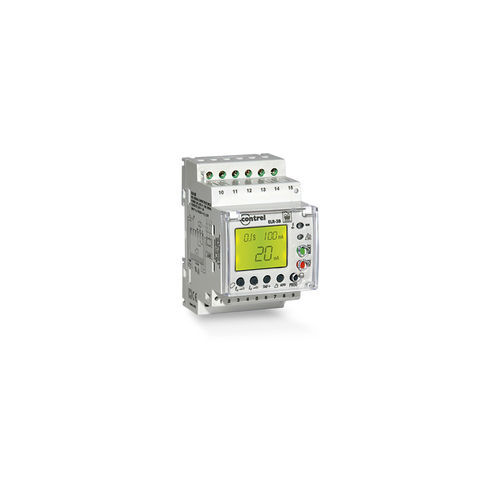

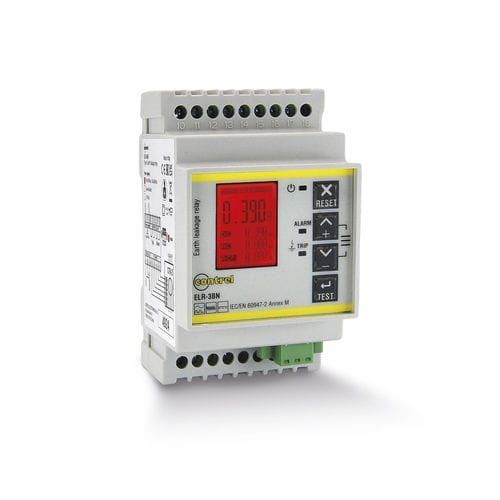

Relais de protection de fuite à la terre ELR-3B

de courantACAC/DC

ELR-3B Installations de fuite de courant alternatif et/ou continu. Relais d'alarme ou de pré-alarme. Affichage instantané. Ces dernières années, l'utilisation de charges avec électronique de puissance s'est généralisée. La protection différentielle de type B est la seule protection qui protège les personnes et les charges contre les fuites de courant alternatif, continu et alternatif/continu. Les dispositifs de protection contre les courants résiduels de type A et AC ne détectent pas les courants résiduels continus, si courants dans les charges telles que les variateurs de vitesse, les onduleurs, les chargeurs de véhicules électriques, les installations photovoltaïques, etc. Introduction Gamme ELR Nom du produit ELR-3B Type de produit Relais de surveillance et de protection des courants résiduels Compatibilità gamma Transformateur de fuite à la terre CTB-1 type B Caractéristiques techniques Application du dispositif Variateurs de vitesse Installations photovoltaïques Chargement de véhicules électriques Filtres actifs ONDULEURS Tension d'alimentation 230 VAC 50/60 Hz Consommation électrique 6 VA Indications de l'écran Rétroéclairage LCD (rouge TRIP) LCD rétroéclairé (jaune ALARME) Type de mesure TRMS Réglage du courant résiduel de fuite à la terre 0,1, 0,3, 0,5, 1, 3 A Réglage de la temporisation du différentiel de terre résiduel 0,1, 0,2, 0,3, 0,4, 0,5, 0,75, 1, 5, 10 s Protection Protection de type AC Protection de type A Protection de type B Fonction de test Local A distance Relais de sortie 2 (TRIP, Préalarme) 10 A (250 VAC) Configurable en mode normalement désexcité ou excité Signalisation LED verte (mise sous tension) LED rouge (TRIP) LED rouge (connexion manquante du TC) LED jaune (Préalarme) Mode de montage Rail DIN 3 modules Normes IEC/EN 61010 IEC/EN 61000-6-2EN IEC/EN 61000-6-3 IEC/TR 60755 CEI EN 60947-2 Annexe M Poids 260g Environnement Degré de protection IP41 en façade IP20 terminaux Humidité relative 5...90 Température de fonctionnement -10...+60 °C Température de stockage -20...+80 °C
